“华芃小蜜”开发板最新的版本v5.0.1版(WIFI版)和v5.3.1版(WIFI+4G双网版)集成了ASRPRO芯片,可以满足用户个性化定制唤醒词的需求。

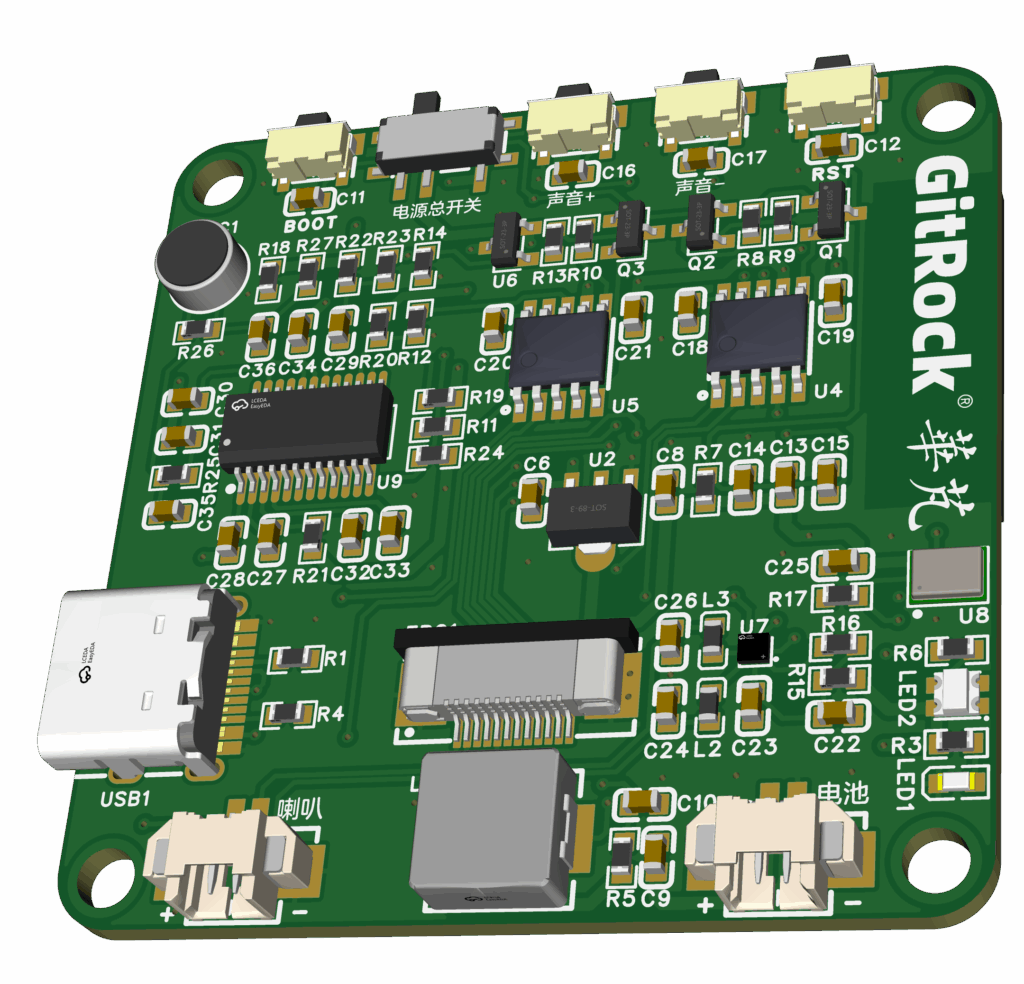

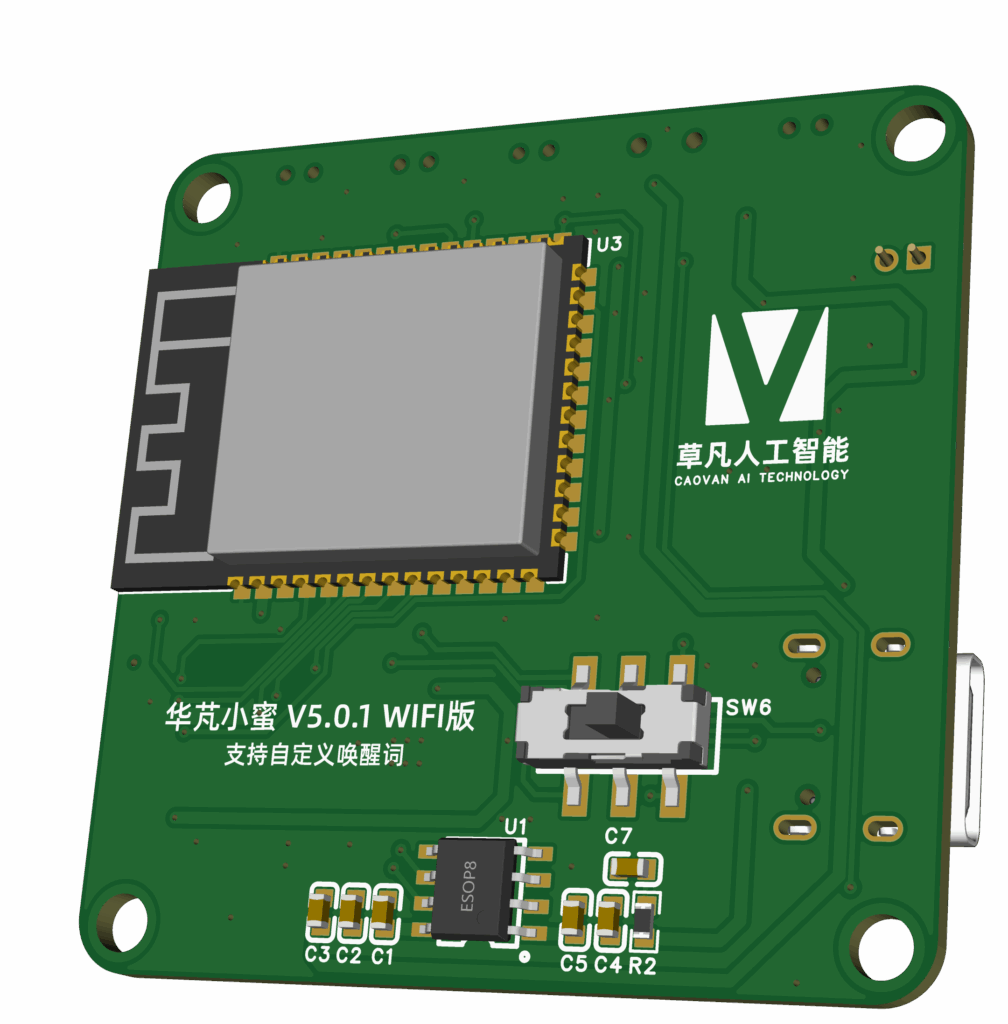

华芃小蜜v5.0.1(WIFI版)

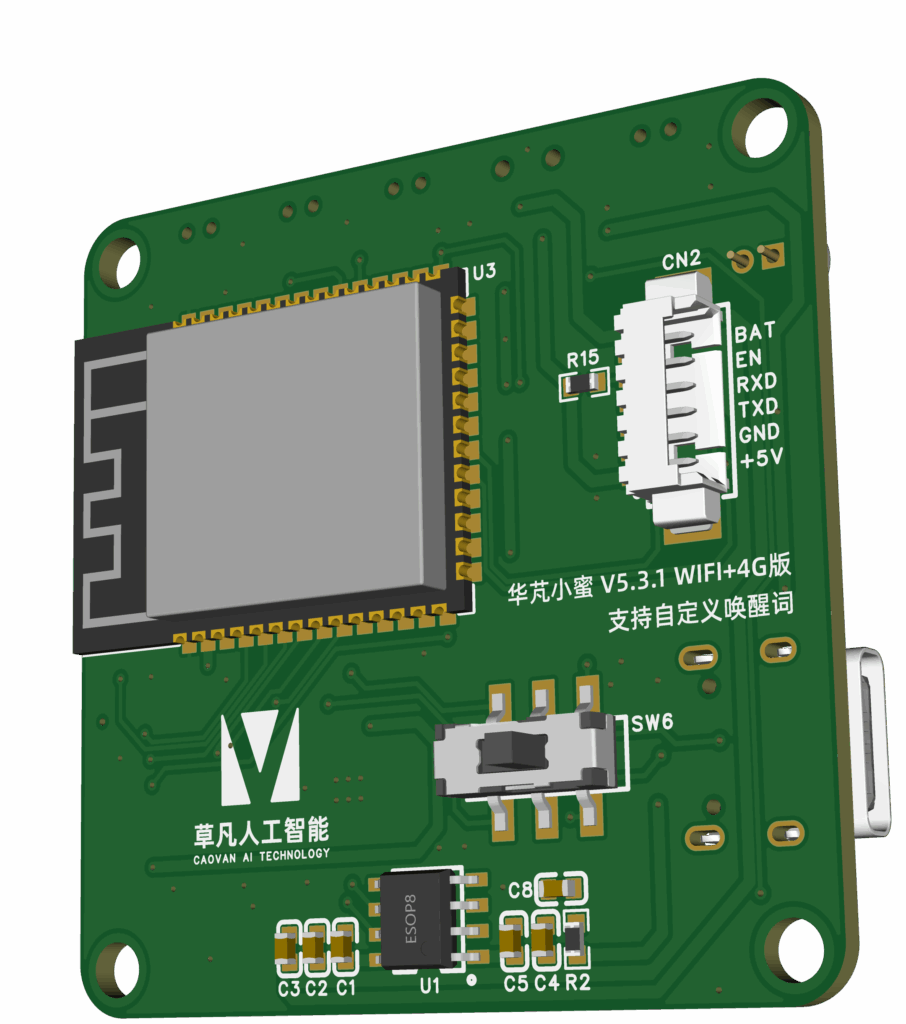

华芃小蜜v5.3.1(WIFI+4G双网版)

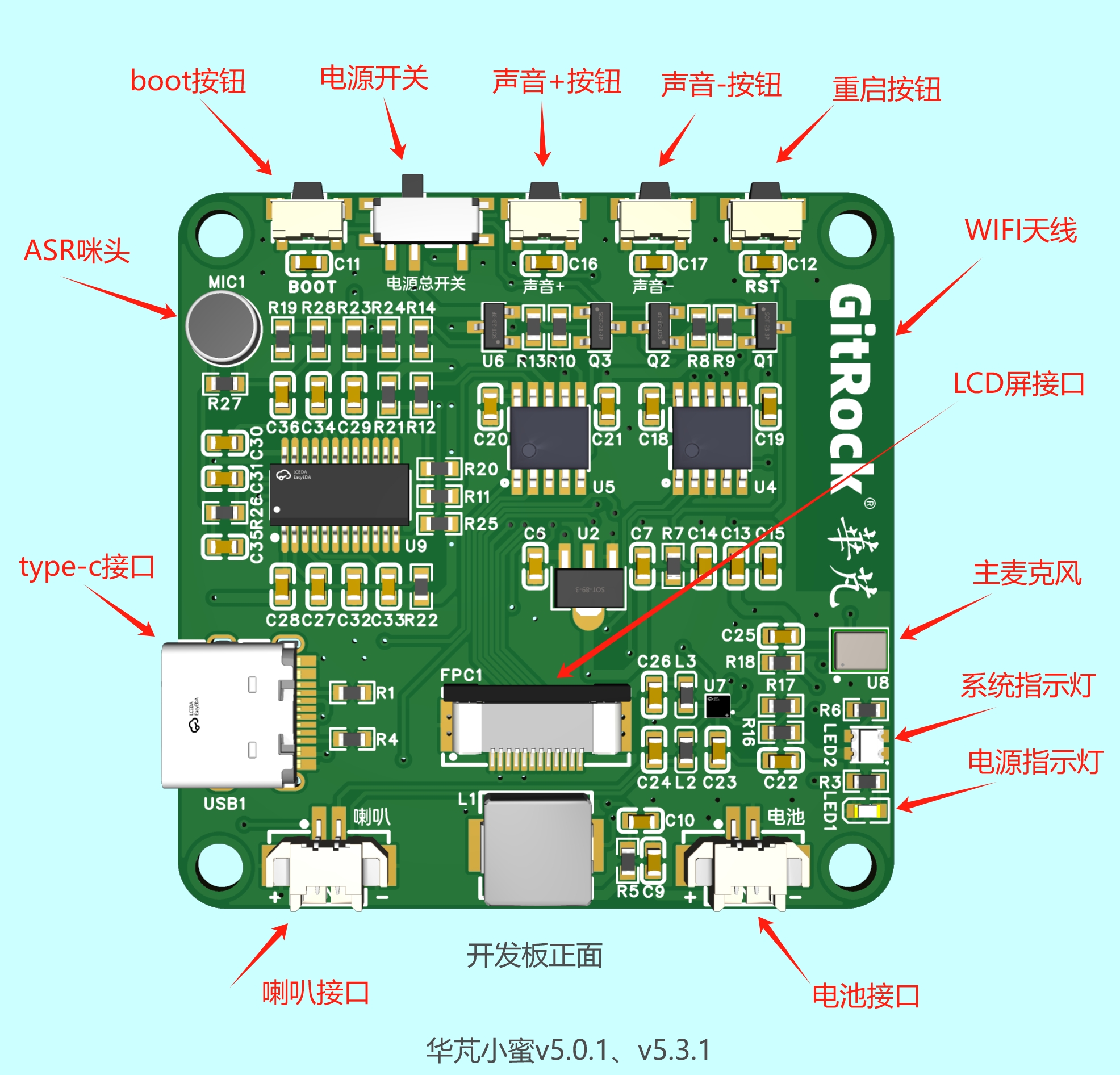

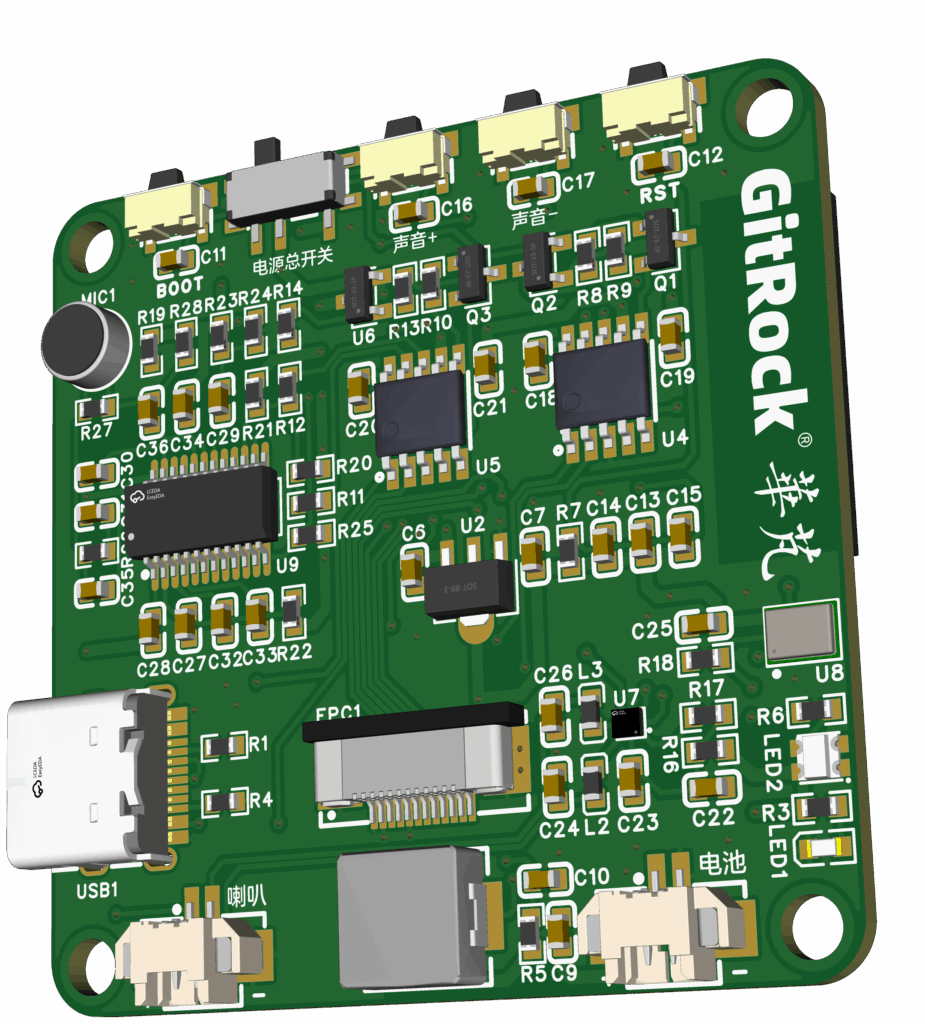

接口示意图

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

ASRPRO固件烧录(自定义唤醒词功能)

下载安装天问Block软件

http://www.twen51.com/new/twen51/art_show.php?id=230

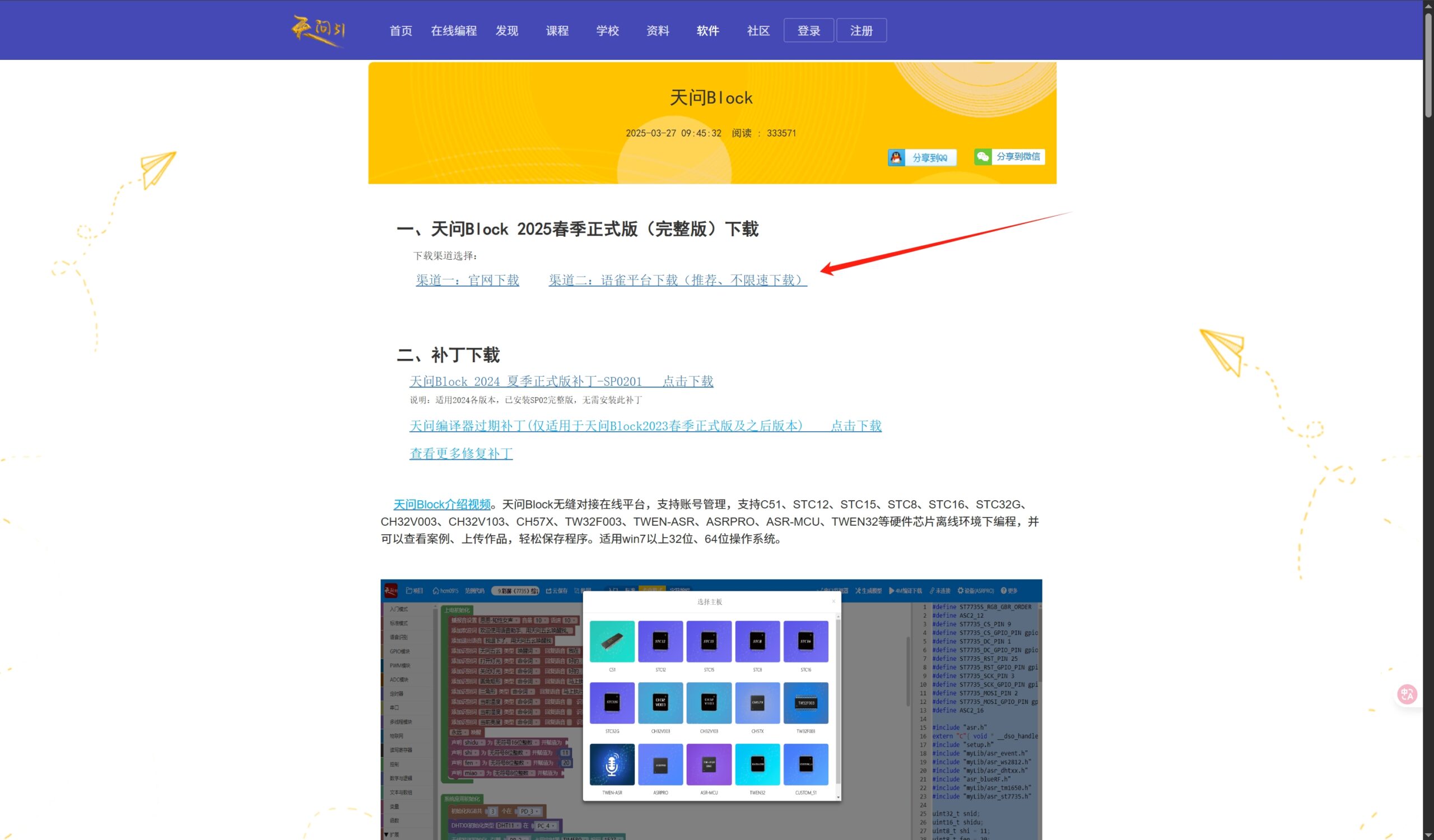

点击上面这个链接地址,进入到天问block官网下载地址

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

可以点击渠道一或渠道二任意链接下载“天问block”软件,软件770MB,下载应该很快!

通过渠道二下载大概就是1分钟左右,渠道一亲测速度稍微慢一些;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

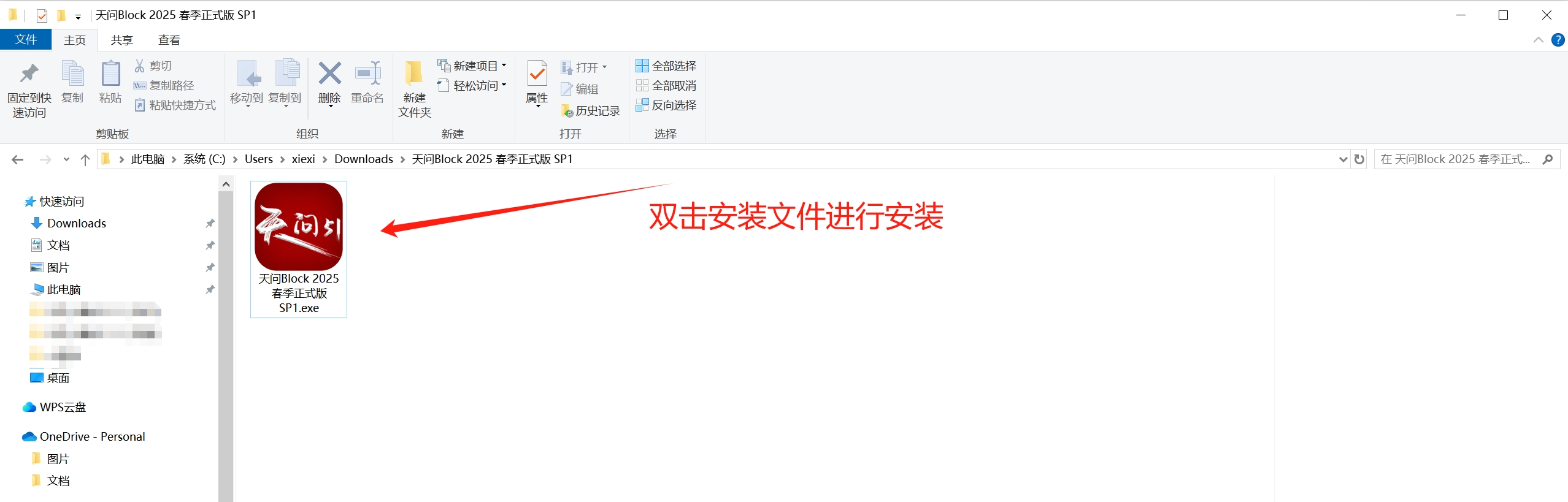

然后进入到该文件夹中,双击安装文件进行安装!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

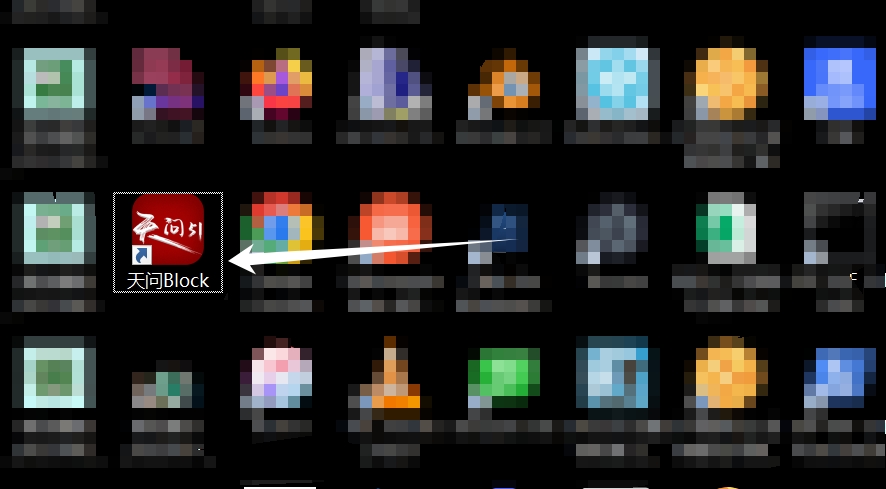

安装完成之后,在电脑桌面会生成一个天问block的图标,代表安装完成了;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

下载华芃小蜜ASR示例文件

2025060902025764

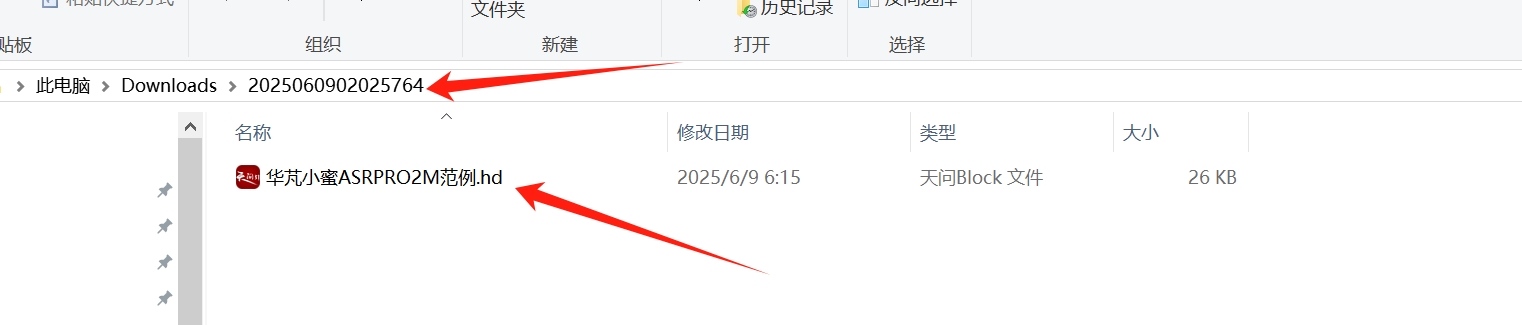

点击上面的附件链接进行下载,下载之后得到一个zip的压缩包,解压该压缩包可以看到一个名为“华芃小蜜ASRPRO2M范例.hd”的范例文件

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

如果你上面步骤已经安装了“天问block”软件,此时该范例文件的图标应该就是天问block的图标!

修改范例文件(自定义唤醒词)

双击打开上面一步下载的范例文件,首次打开天问block软件会让你注册登录,你根据指引注册一个天问账号,然后登录即可!

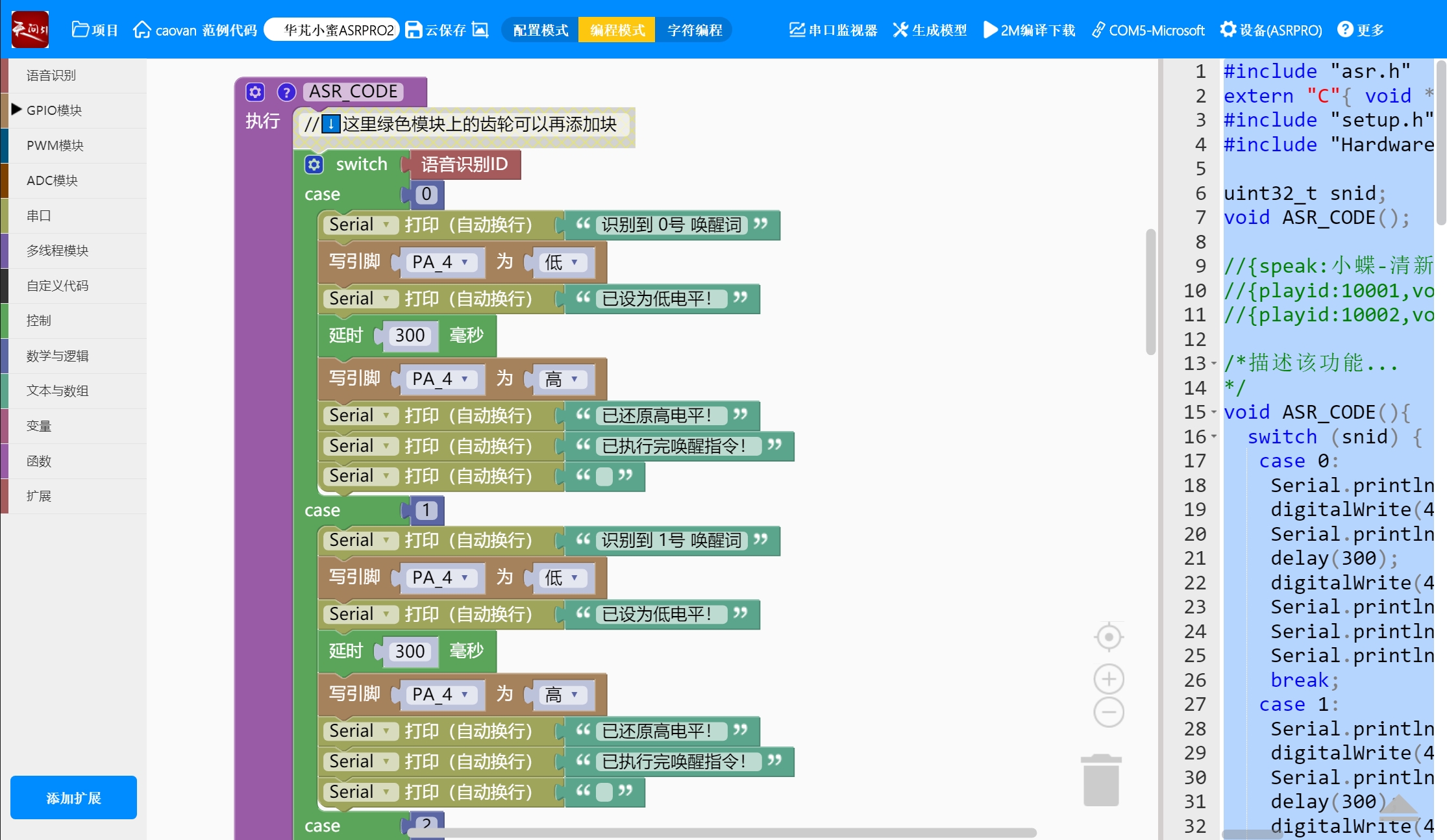

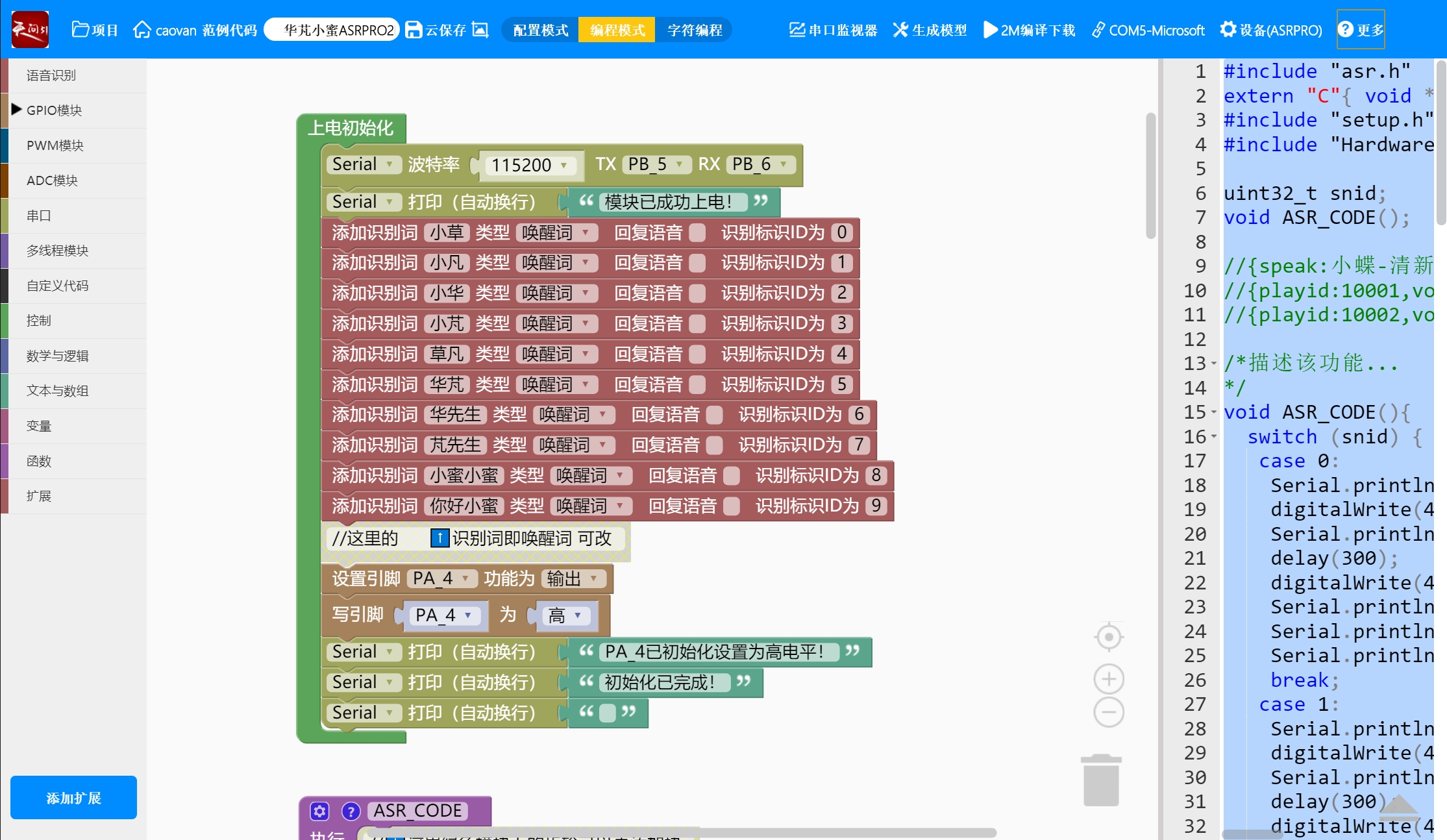

范例文件打开之后如下图所示

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

你可以在范例文件的基础上进行修改,将唤醒词修改为你自己的唤醒词,并且根据需要增加或者删减唤醒词!

我建议唤醒词不要设置太多,三到五个就可以,唤醒词太多的话正常交互过程中很容易误触发唤醒词,影响交互体验!

修改范例文件有几个需要注意的地方:

1、识别标识ID应该从0开始往后排,不要重复,也不要颠倒顺序;

2、每添加或者删除一个唤醒词,相对应的后面的case也要同步添加或者删除;

如何删除多余的唤醒词?

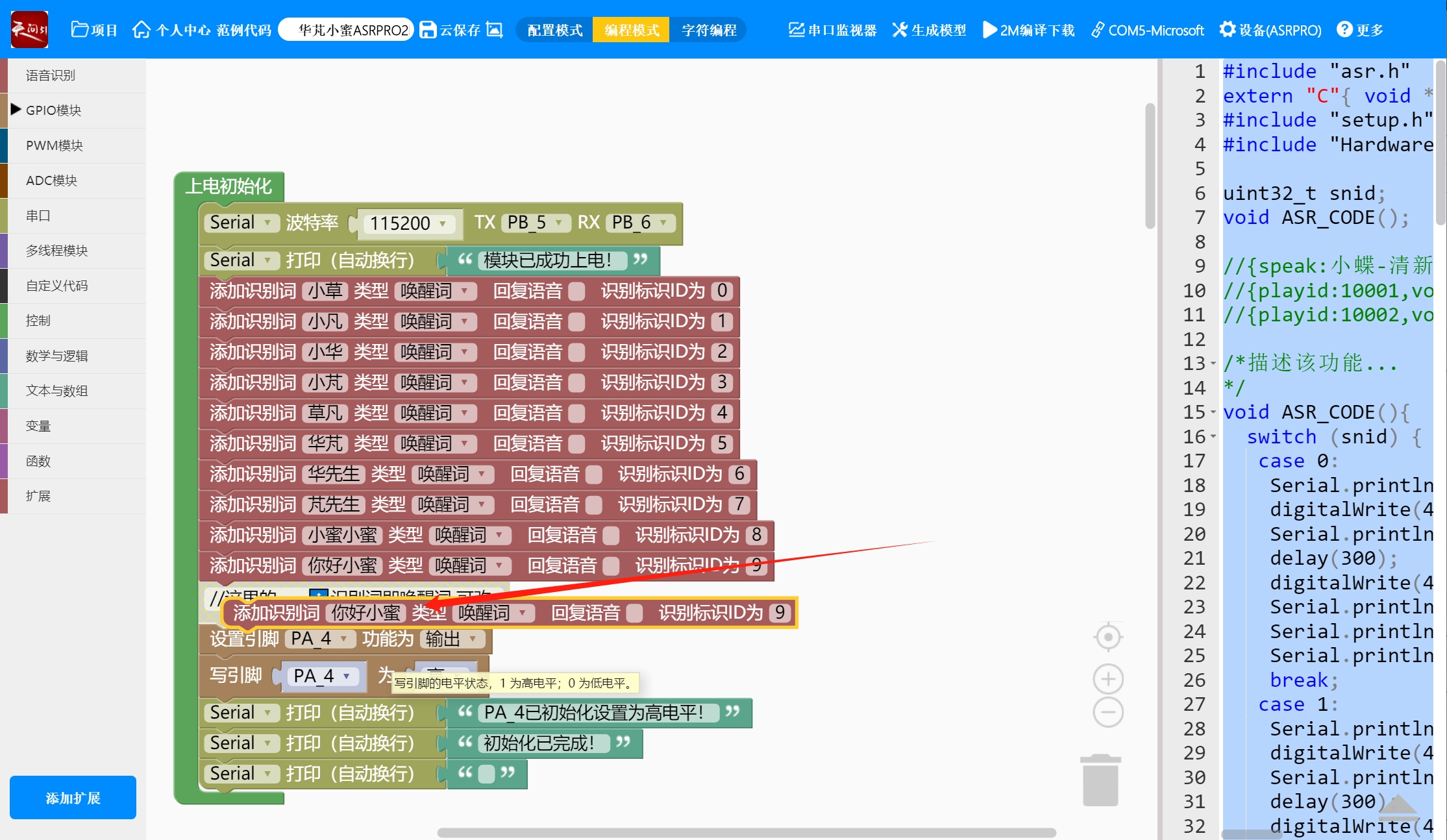

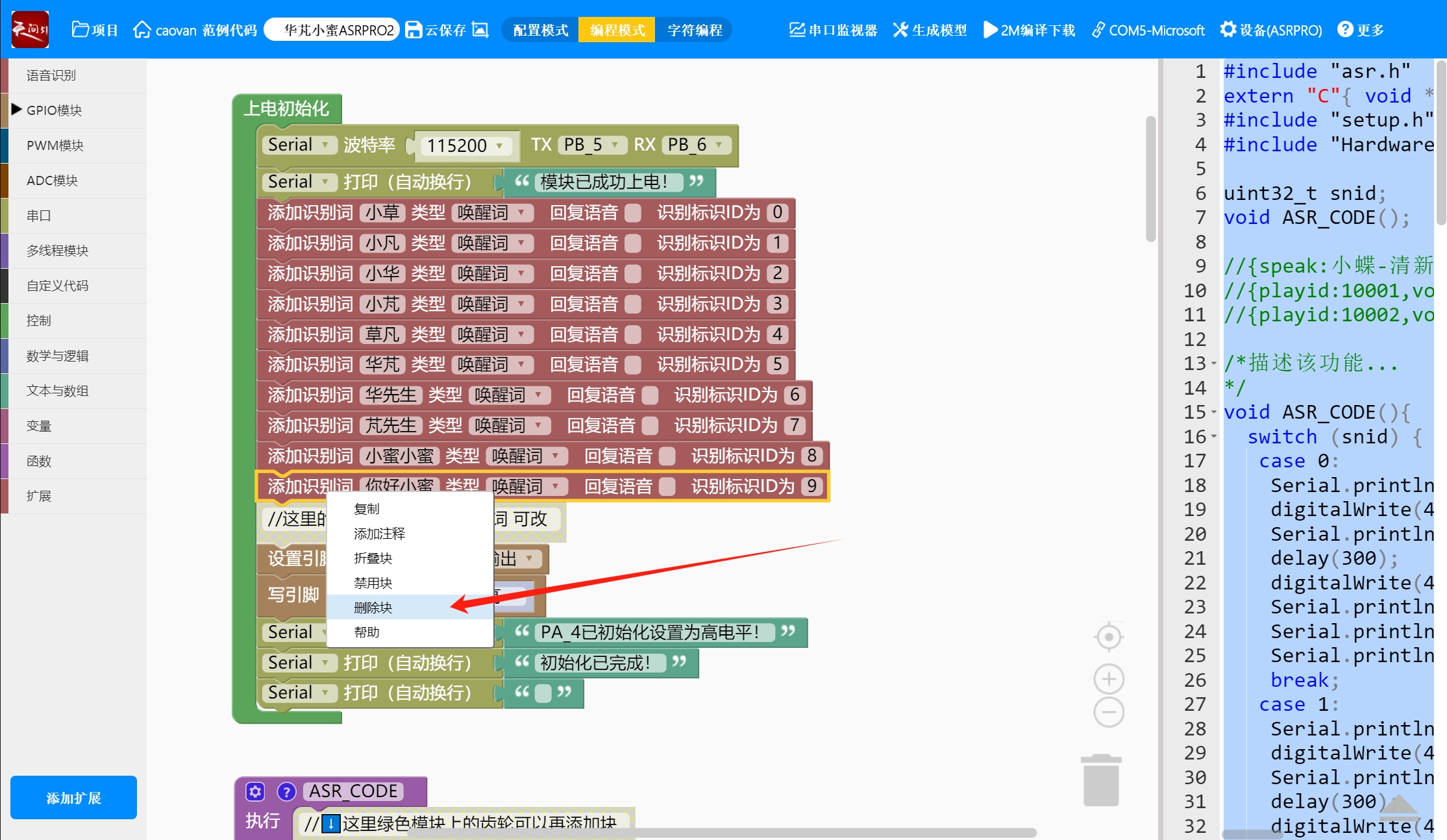

第一步:点击想删除的词条,右键——删除块;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

第二步:删除对应的case下面的所有块,包括case的ID编号块,删除方法与上面第一步一样;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

第三步:点击“Switch”前面的齿轮按钮,在弹窗中选择相对应的case,点击键盘DEL键进行删除;(重新点击齿轮可以隐藏弹窗)

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

修改完成之后,记得“Ctrl+S”保存文件;

如何新增唤醒词?

如果范例中的十条唤醒词不够(虽然不建议添加太多唤醒词),你可以按照如下的方法新增唤醒词:

第一步:复制词条

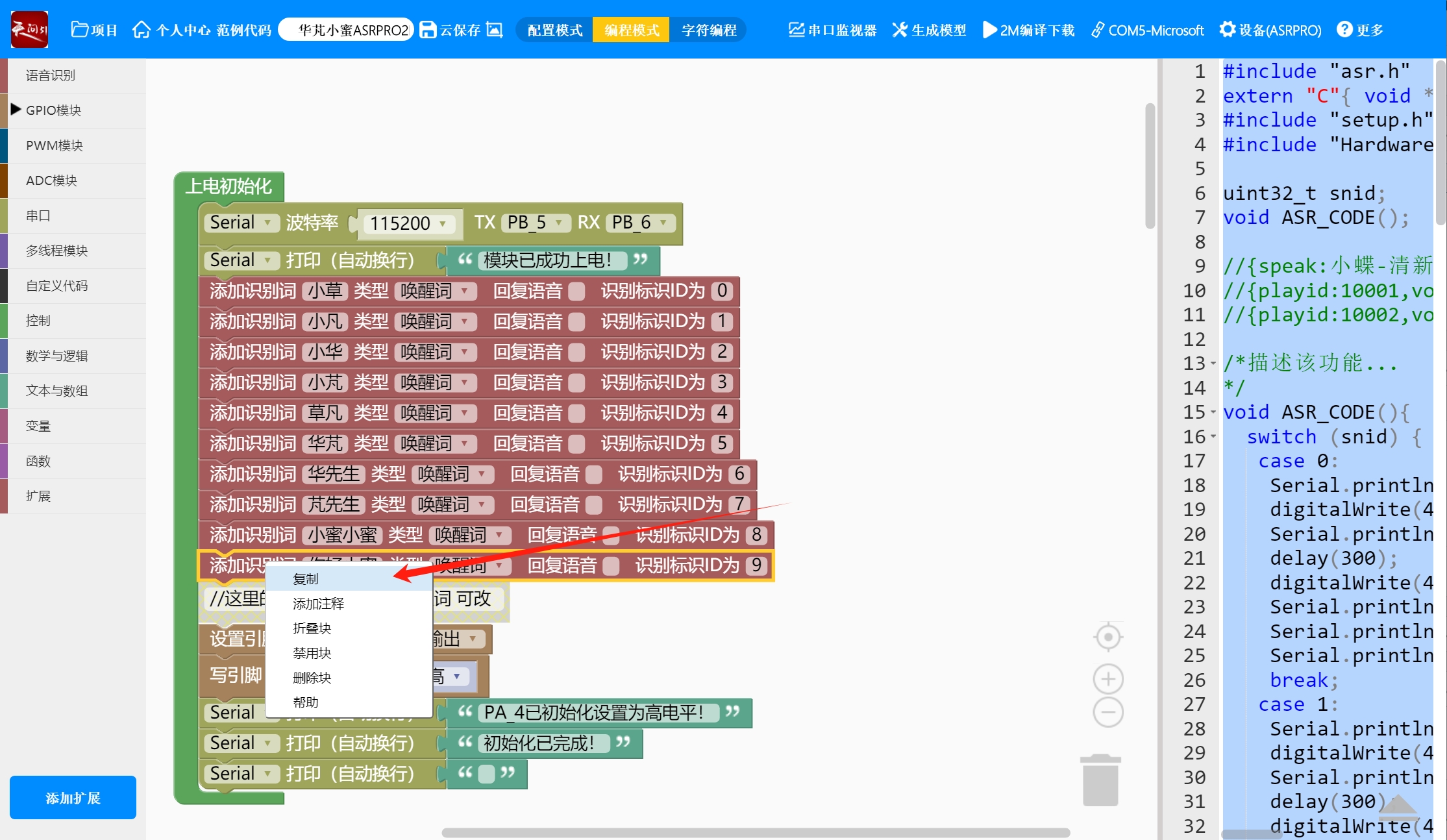

点击任意一个现有词条,点击右键——复制

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

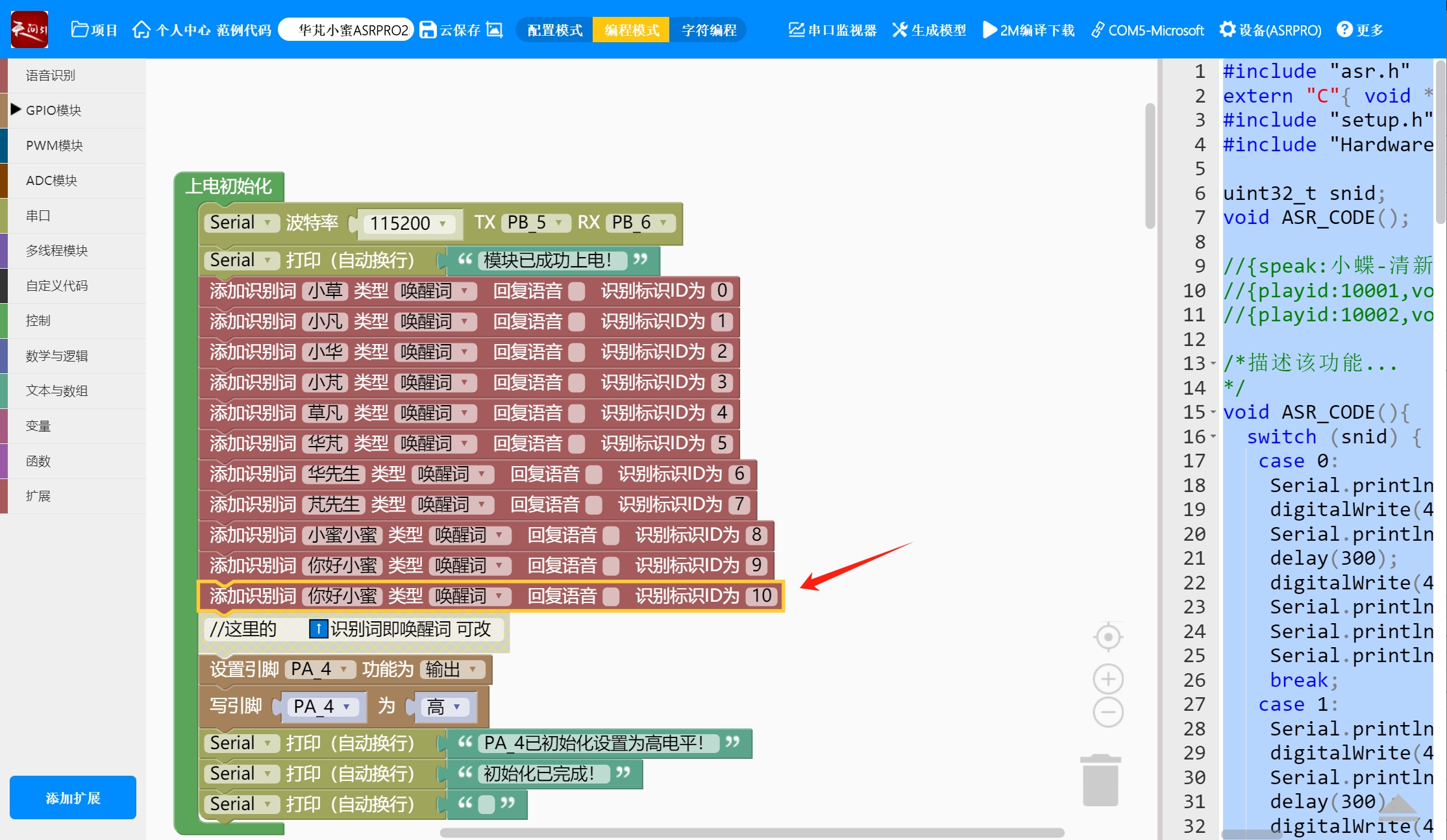

将复制出来的词条拖拽到词条列表中合适的位置,并且修改识别词为你想要的识别词;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

然后根据词条排位修改为正确的识别标识ID!!!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

第二步:添加case

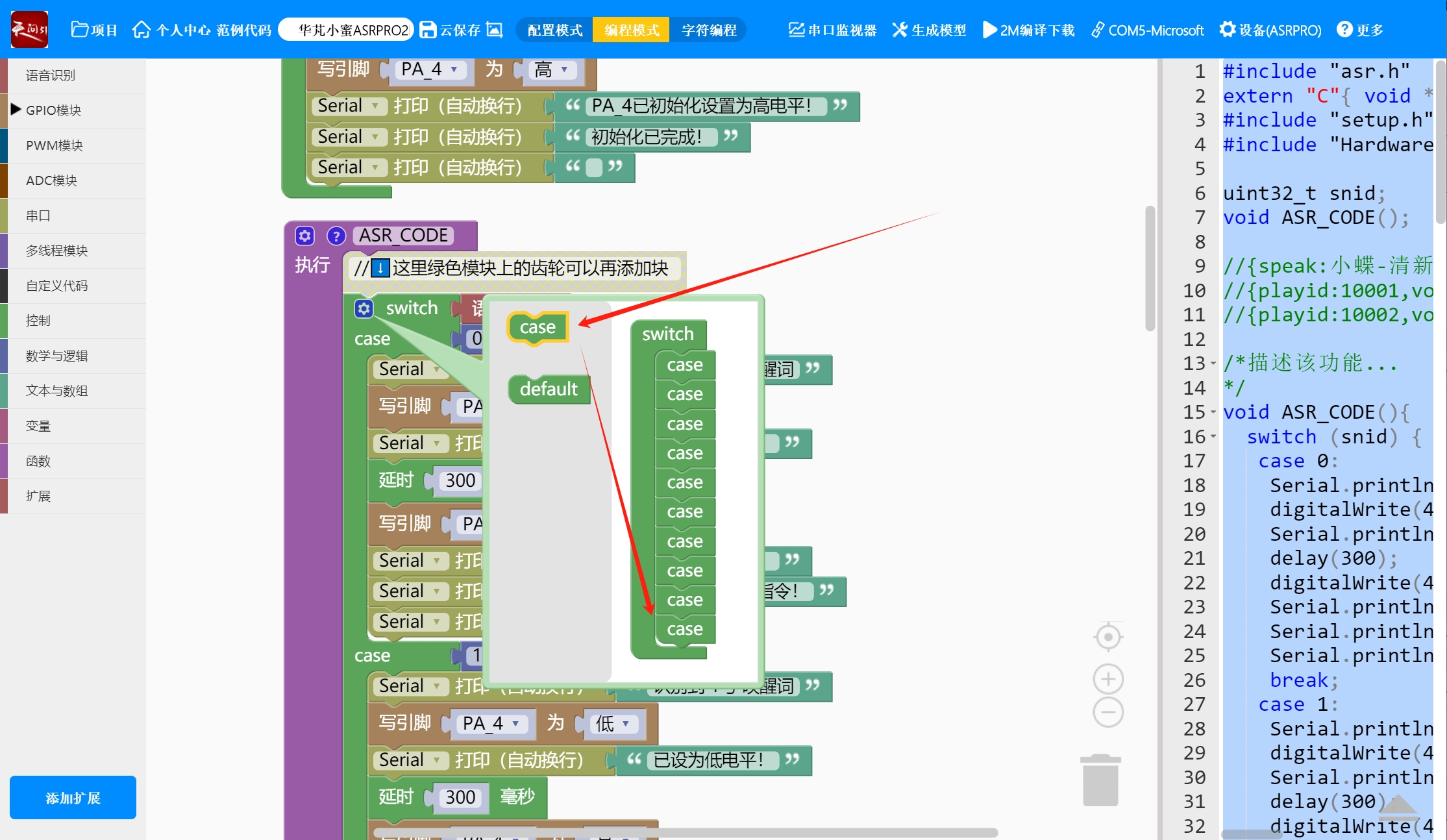

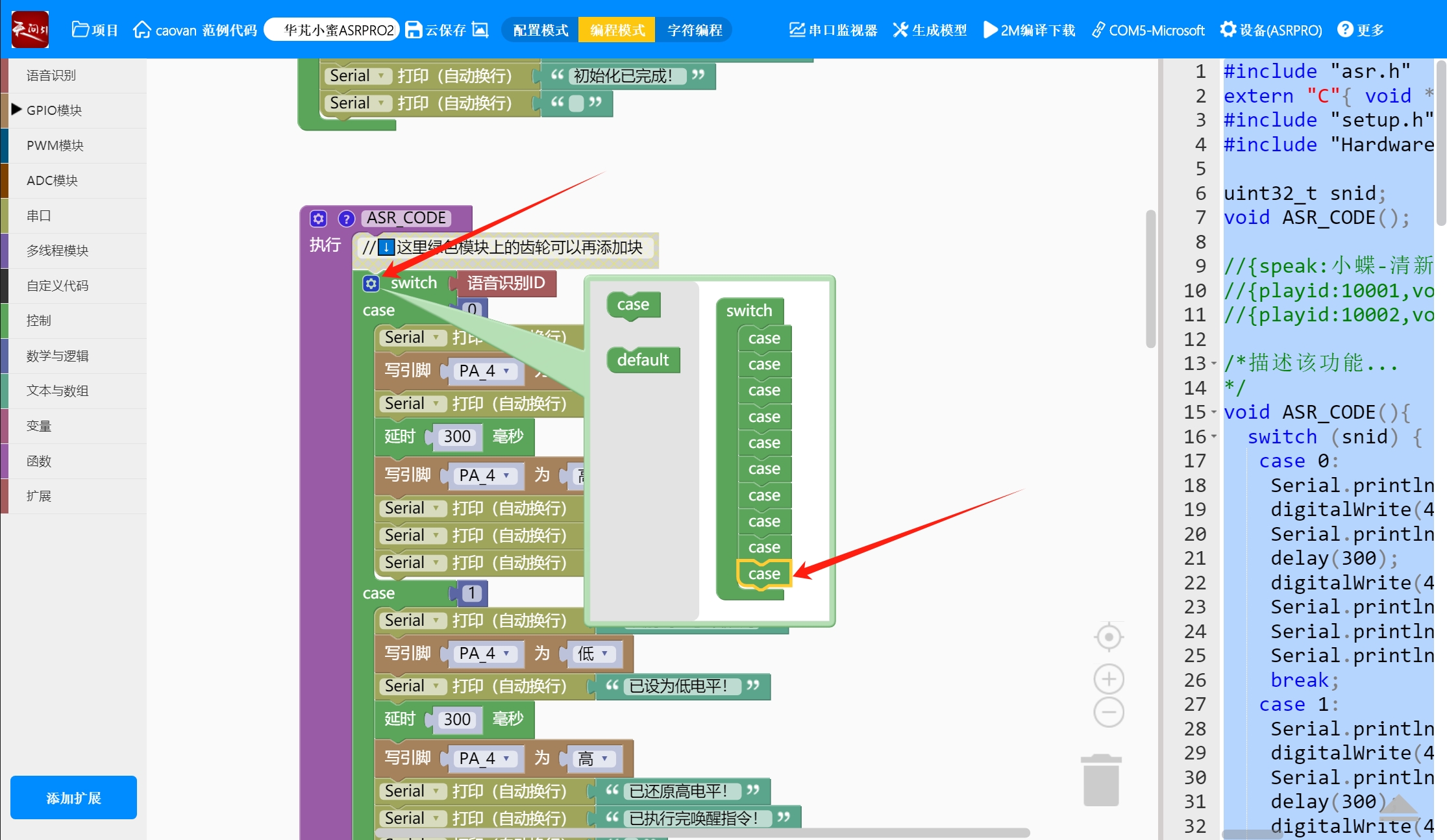

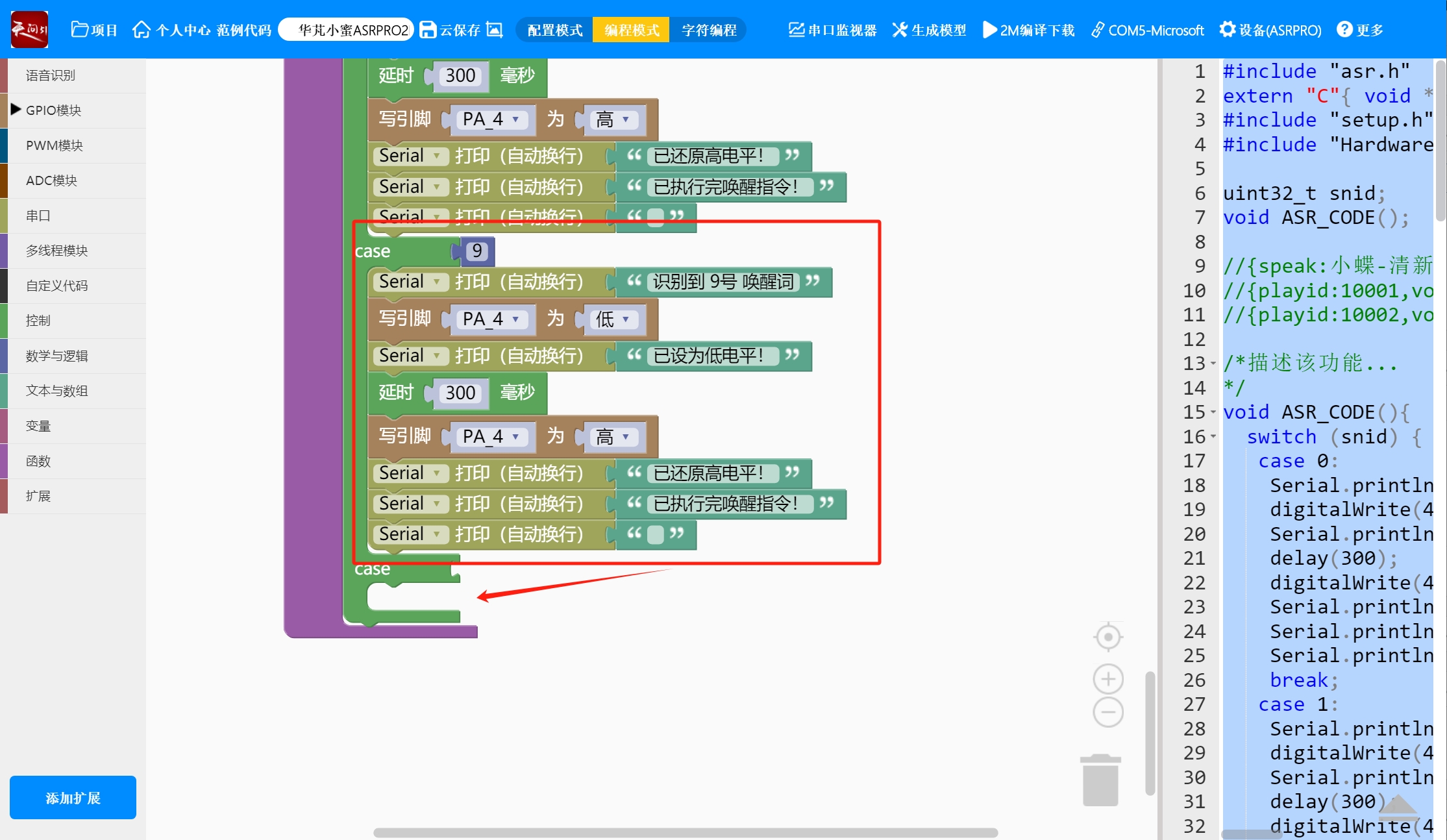

点击“switch”前面的小齿轮,在弹窗中将前面的case块拖拽到与词条在词条列表排序中相对应的位置(重新点击齿轮可以隐藏弹窗);

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

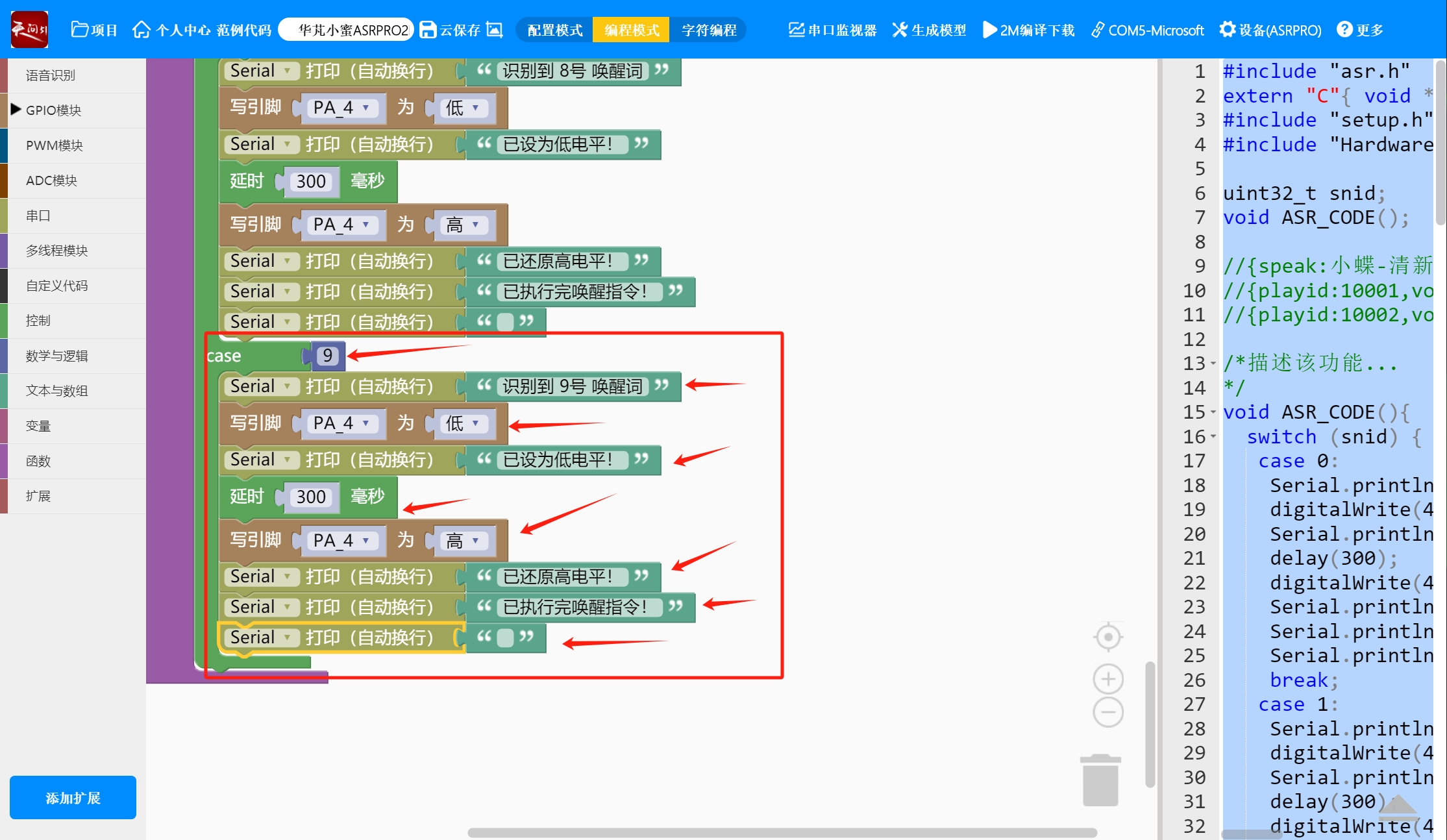

然后我们将其他case中的流程块同样复制一份到新的case中,包含ID号的块,除了ID号要修改为新增的正确的ID号,其他内容都可以不变!好像只能一条一条复制;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

修改完成之后记得按“Ctrl+s”保存文件;

生成模型

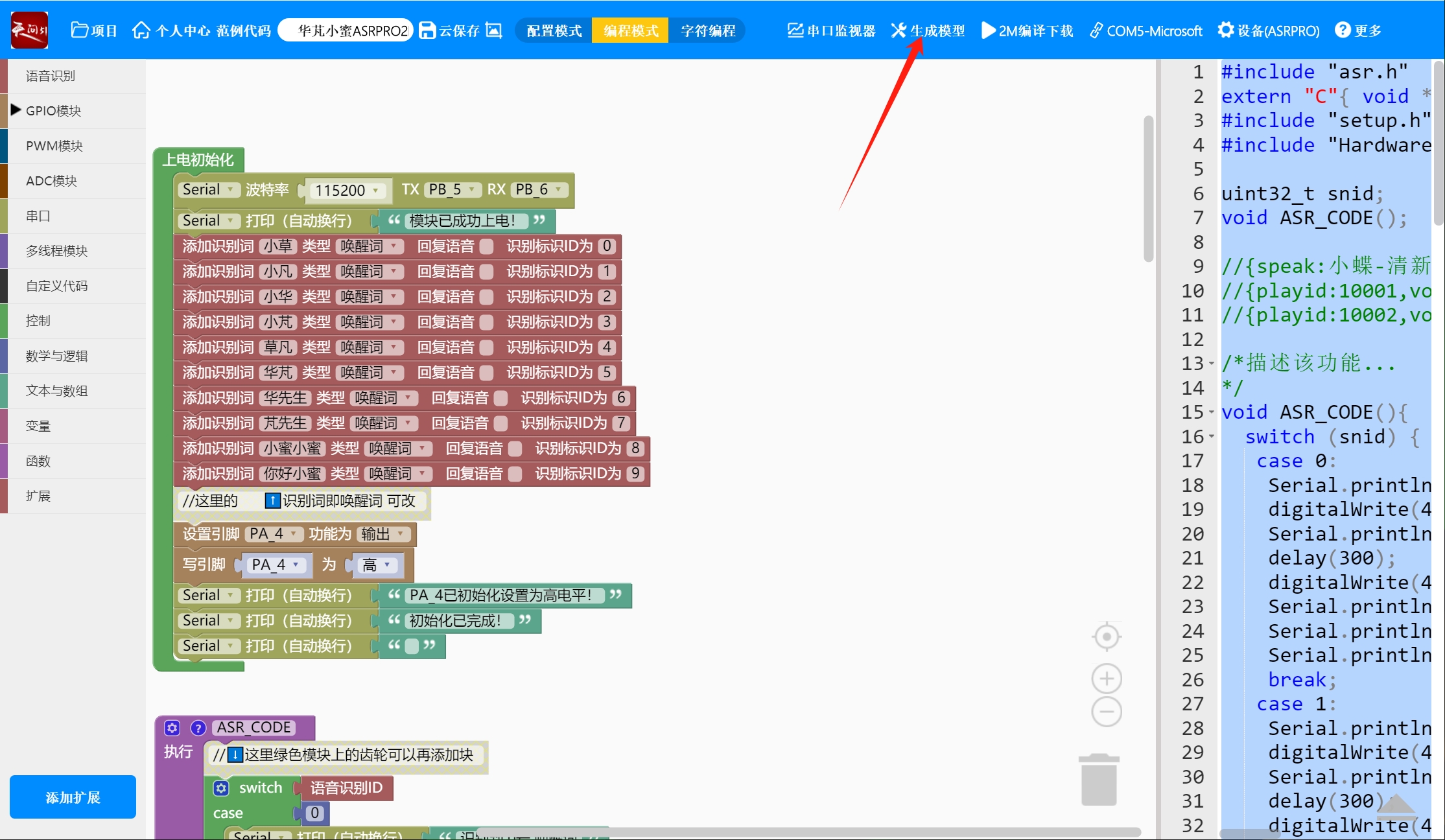

点击“生成模型”

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

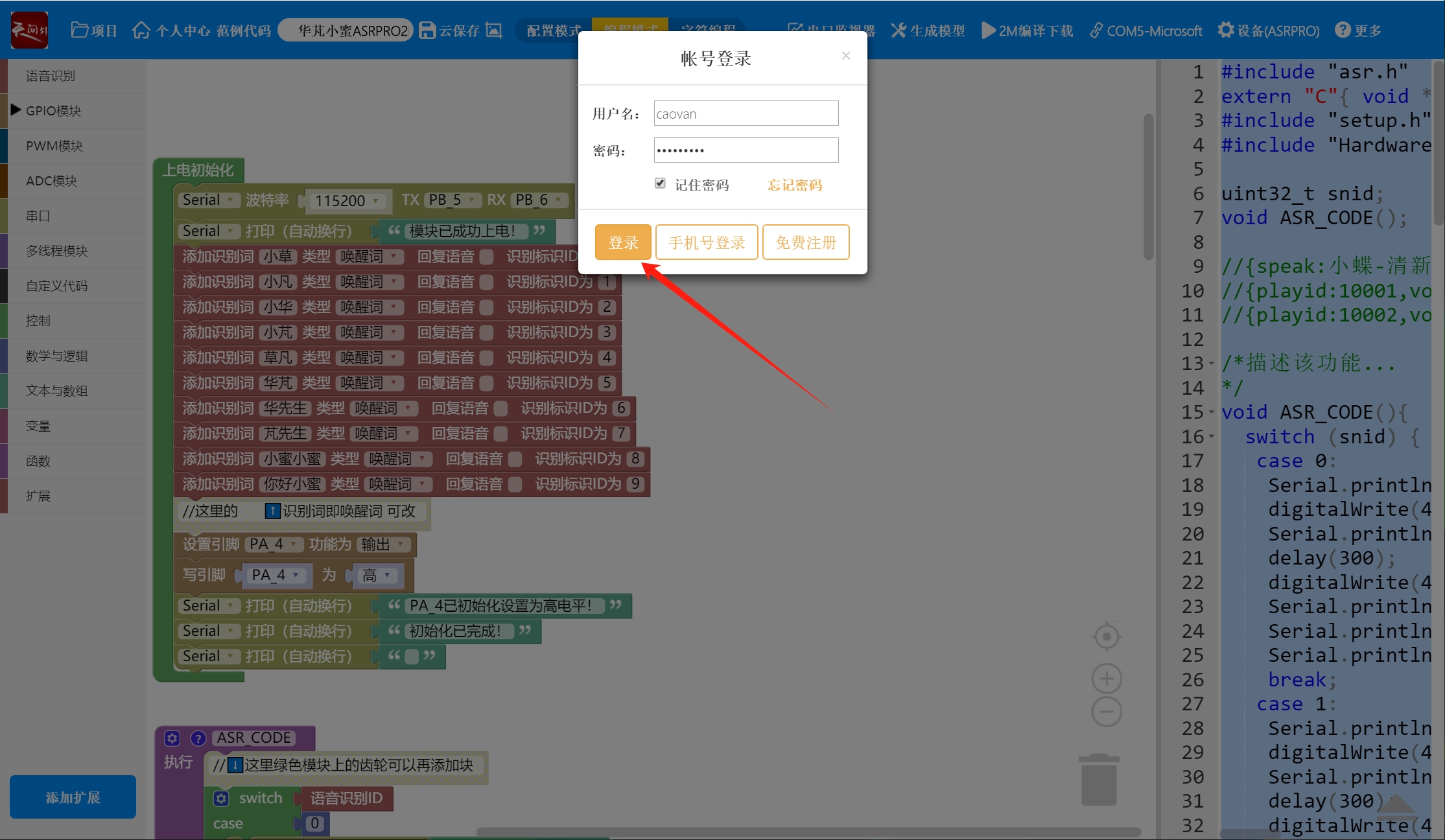

如果没有登录的,系统会提示你登录,点击“登录”

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

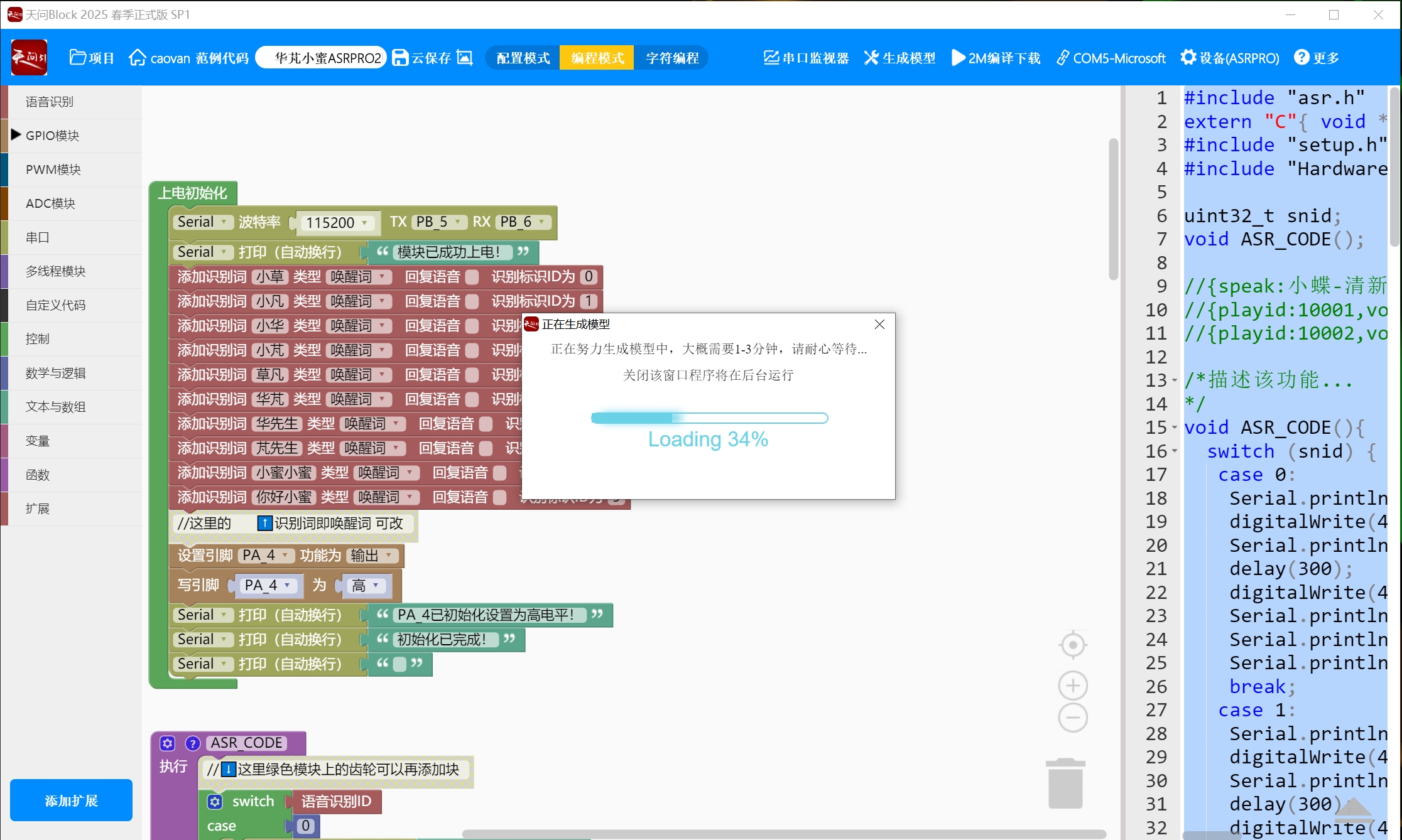

生成模型的速度很快,实测大概就1分钟左右;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

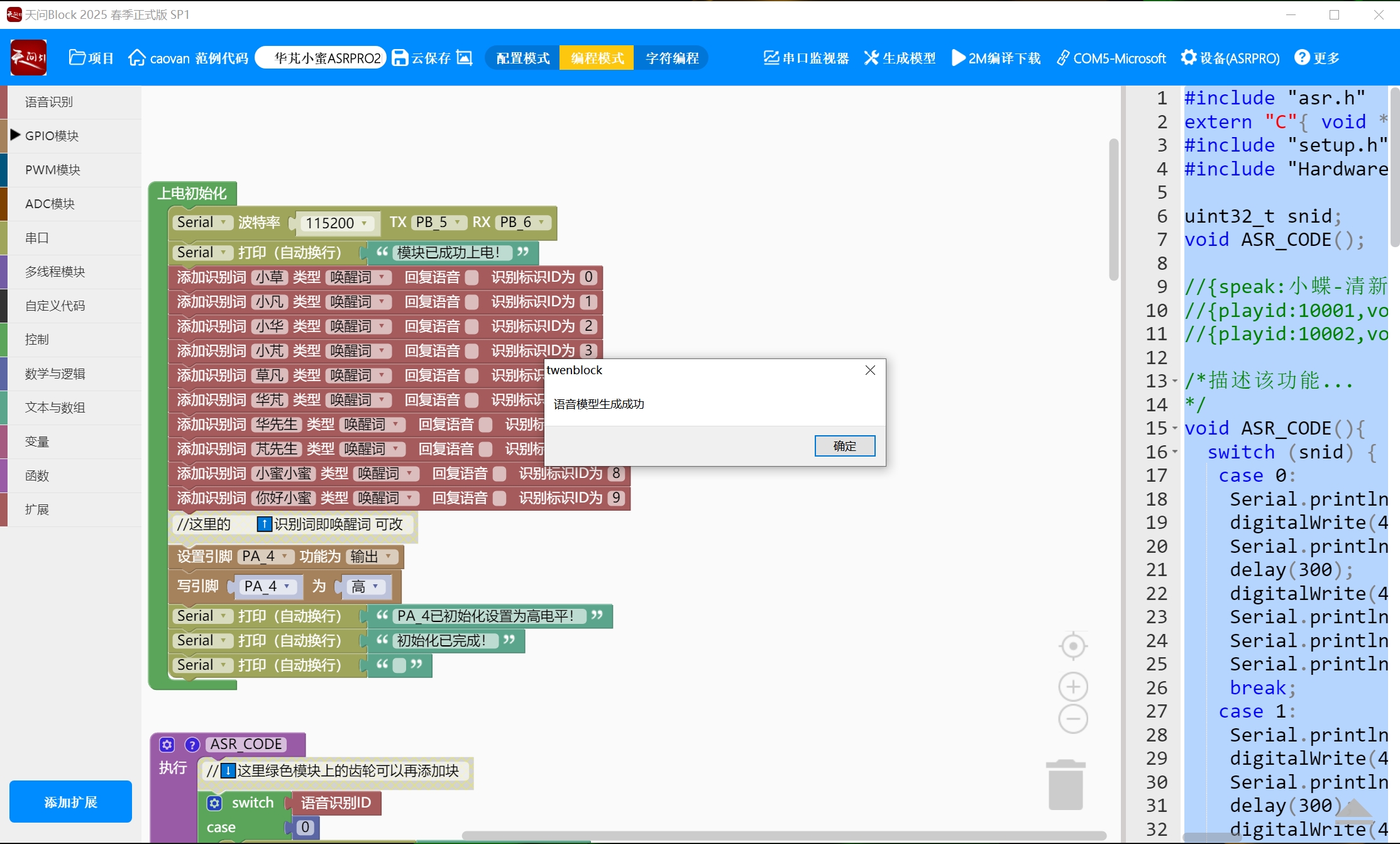

模型生成完成之后会弹窗提示“语音模型生成成功”,点击“确定”关闭弹窗;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

连接设备

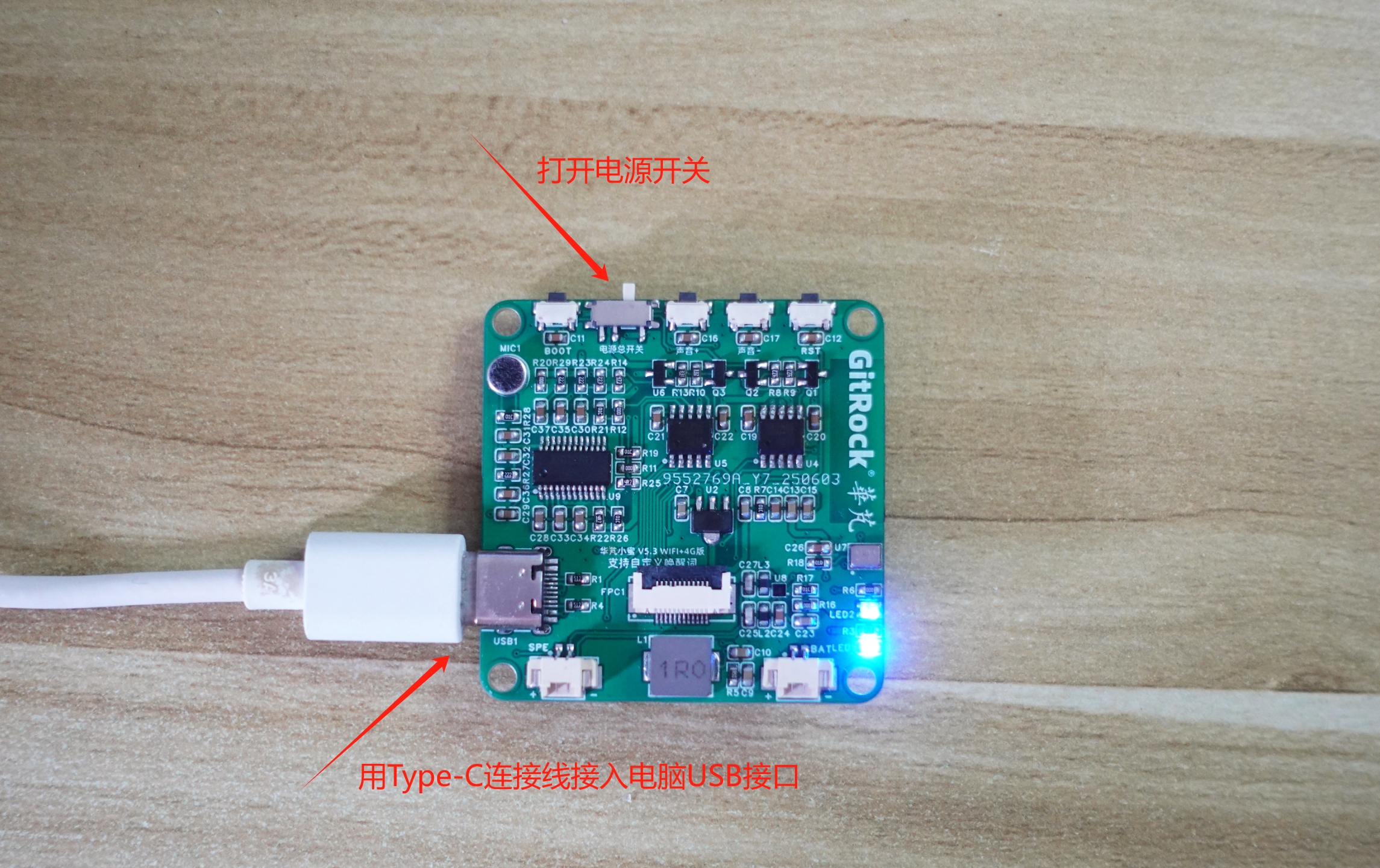

将“华芃小蜜”开发板用USB连接到电脑

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

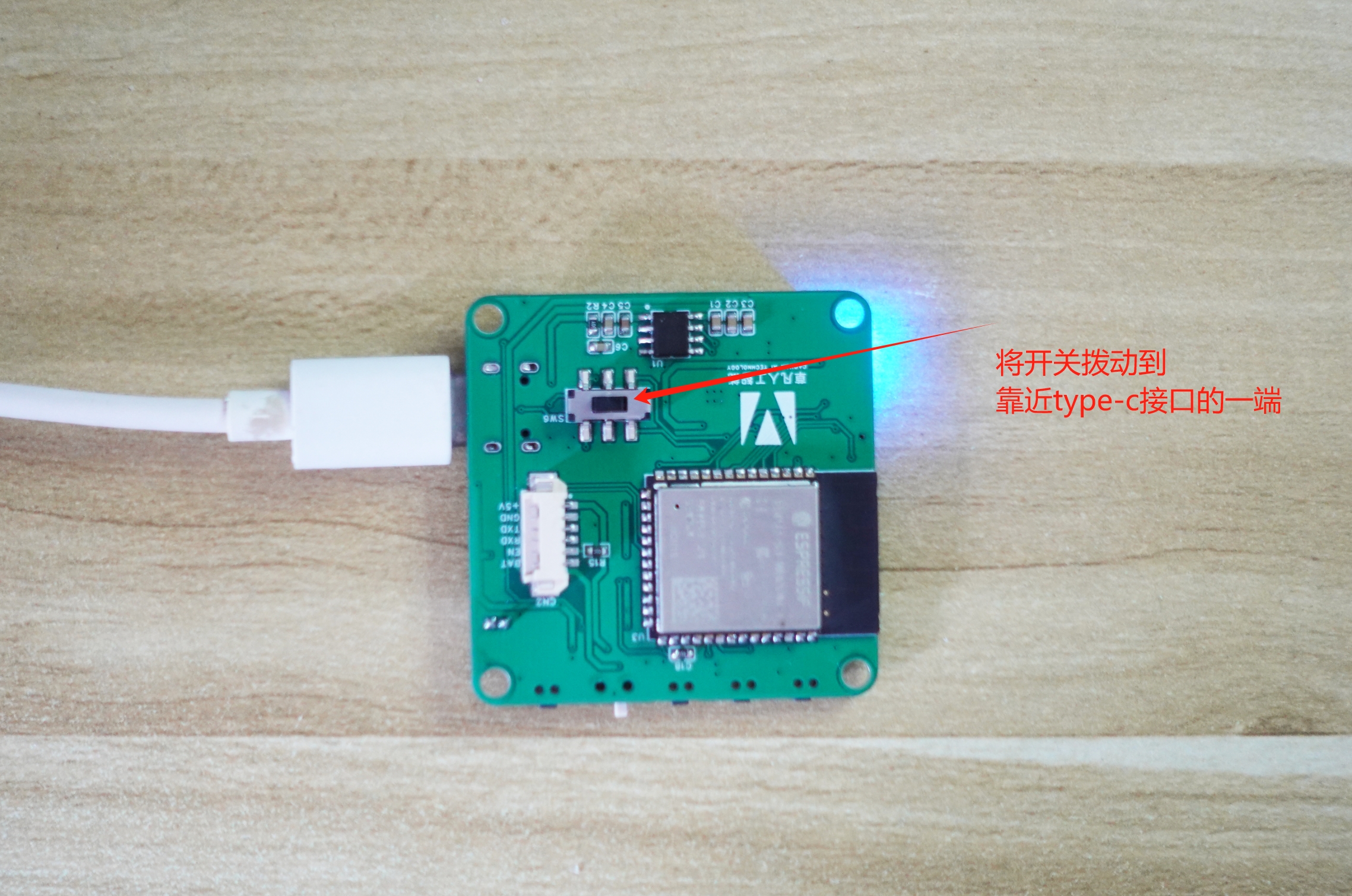

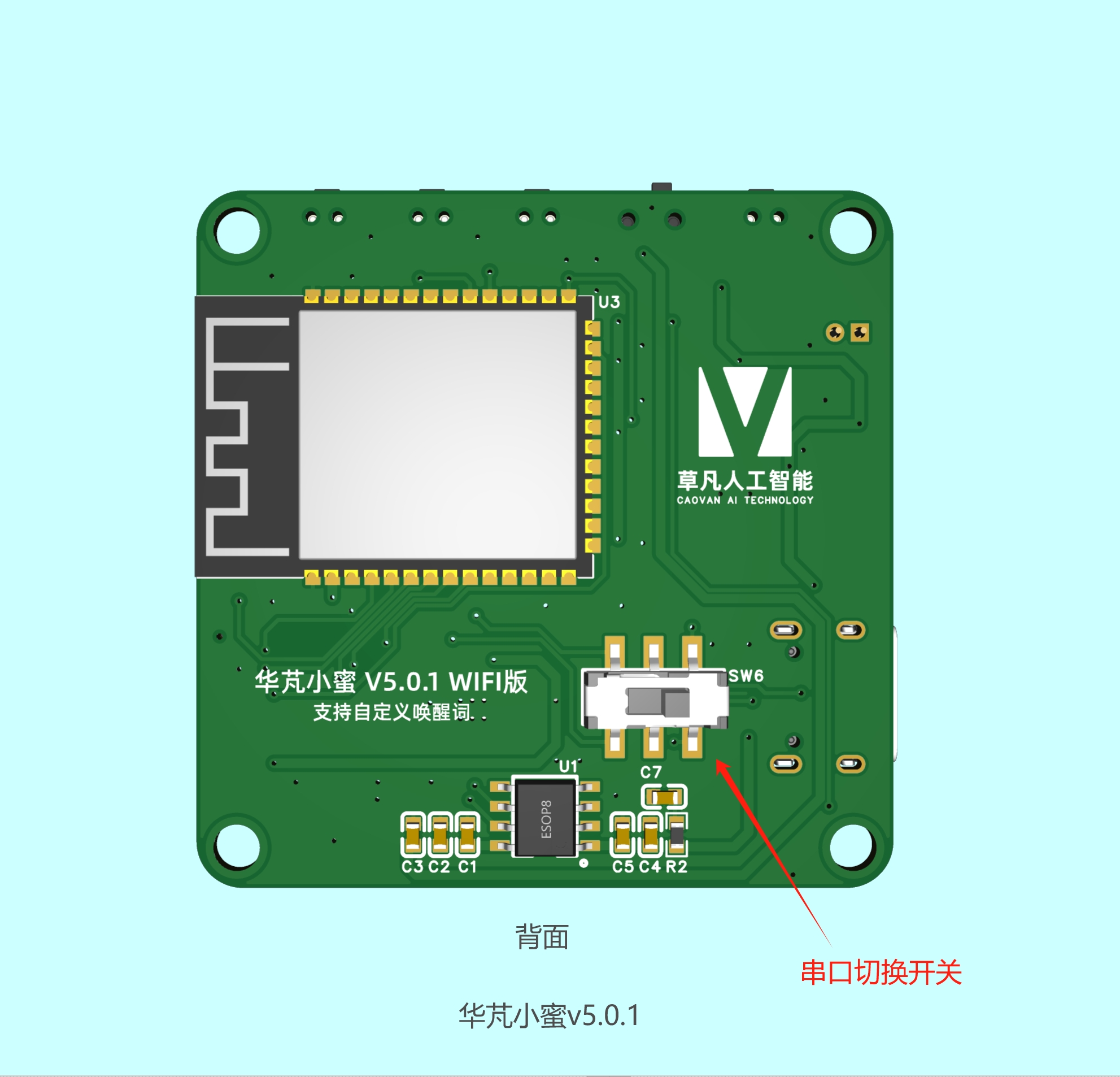

下面这个步骤非常重要!一定要将开发板背面的串口切换开关拨动到靠近type-c接口的一端!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

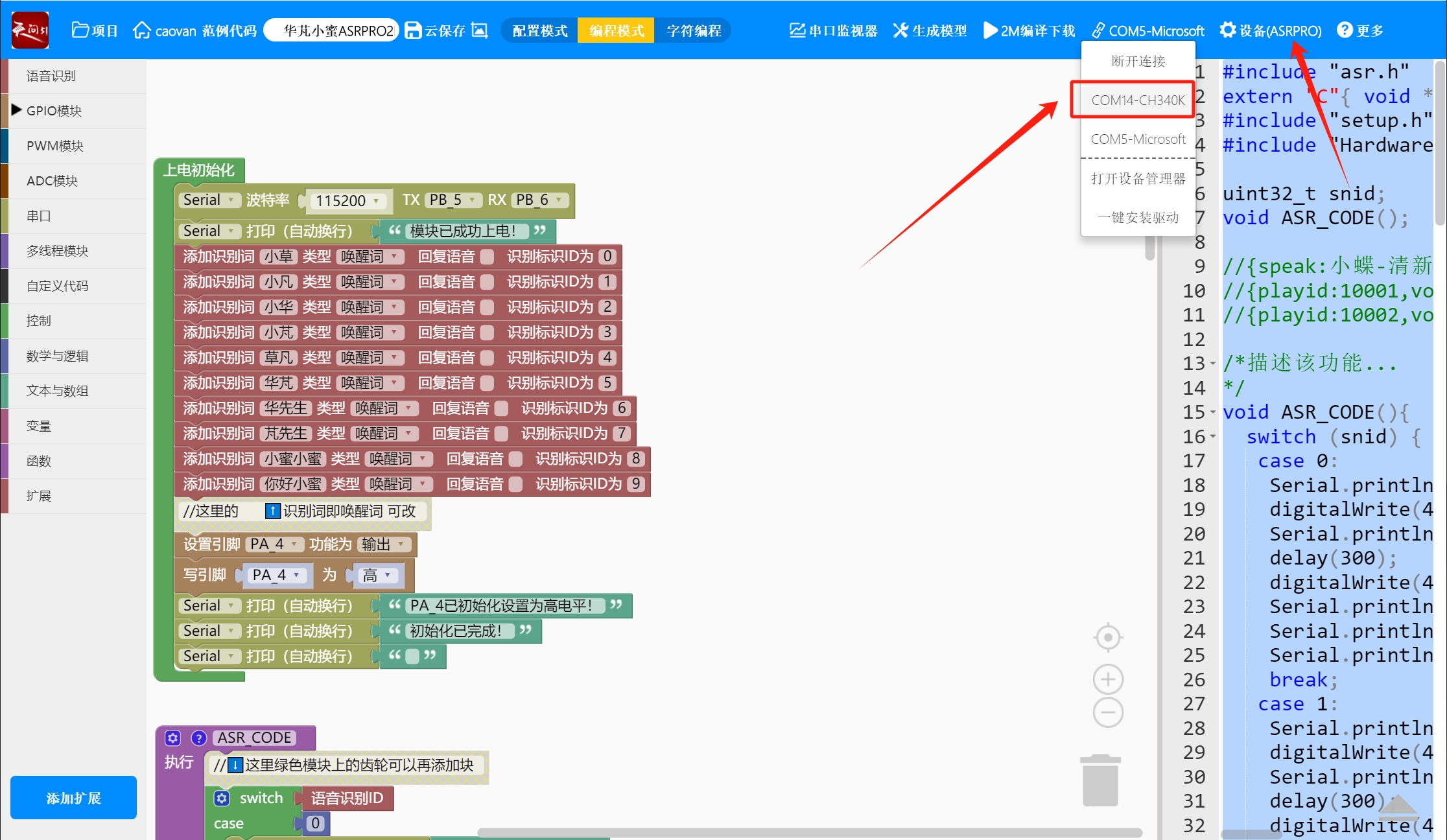

软件上安装如下的图示进行连接

设备选择ASRPRO

设备连接到“COM14-CH340K”,这里的COM14是我的端口,你在你自己电脑看到的端口未必是COM14,也可能是其他的数字!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

烧录固件

在设备连接成功之后,点击“2M编译下载”

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

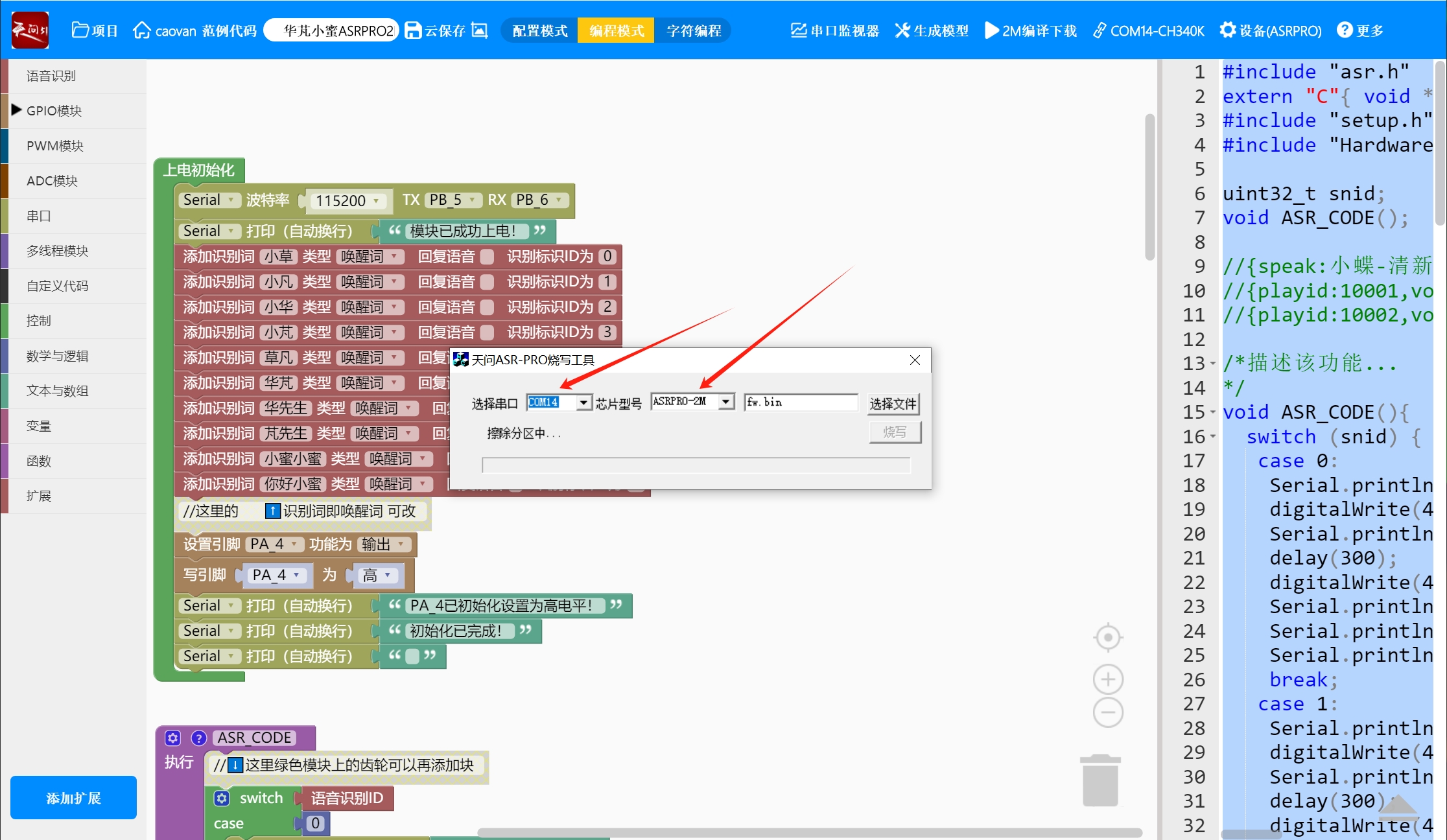

弹窗中的串口选择对应的串口,芯片型号选择“ASRPRO-2M”,文件默认不需要修改,然后点击“烧写”,烧写完成之后,弹窗会自动消失;

ESP32S3固件烧录(以小智AI为例)

下载固件

☟☟☟☟☟☟

GitRock_v5.0.1

GitRock_v5.3.1

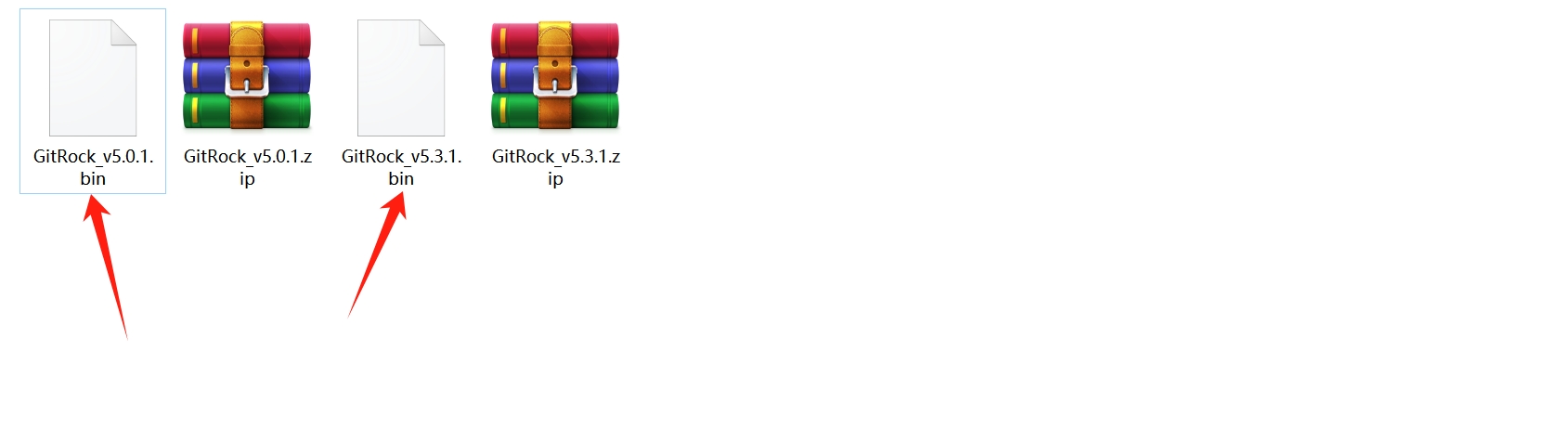

根据开发板的版本,从上面两个固件文件中选择一个固件进行下载,下载到本地之后要进行解压缩,最后我们得到的是“GitRock_v5.0.1.bin”或者“GitRock_v5.3.1.bin”这样的文件;

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

连接设备

将“华芃小蜜”开发板用USB连接到电脑

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

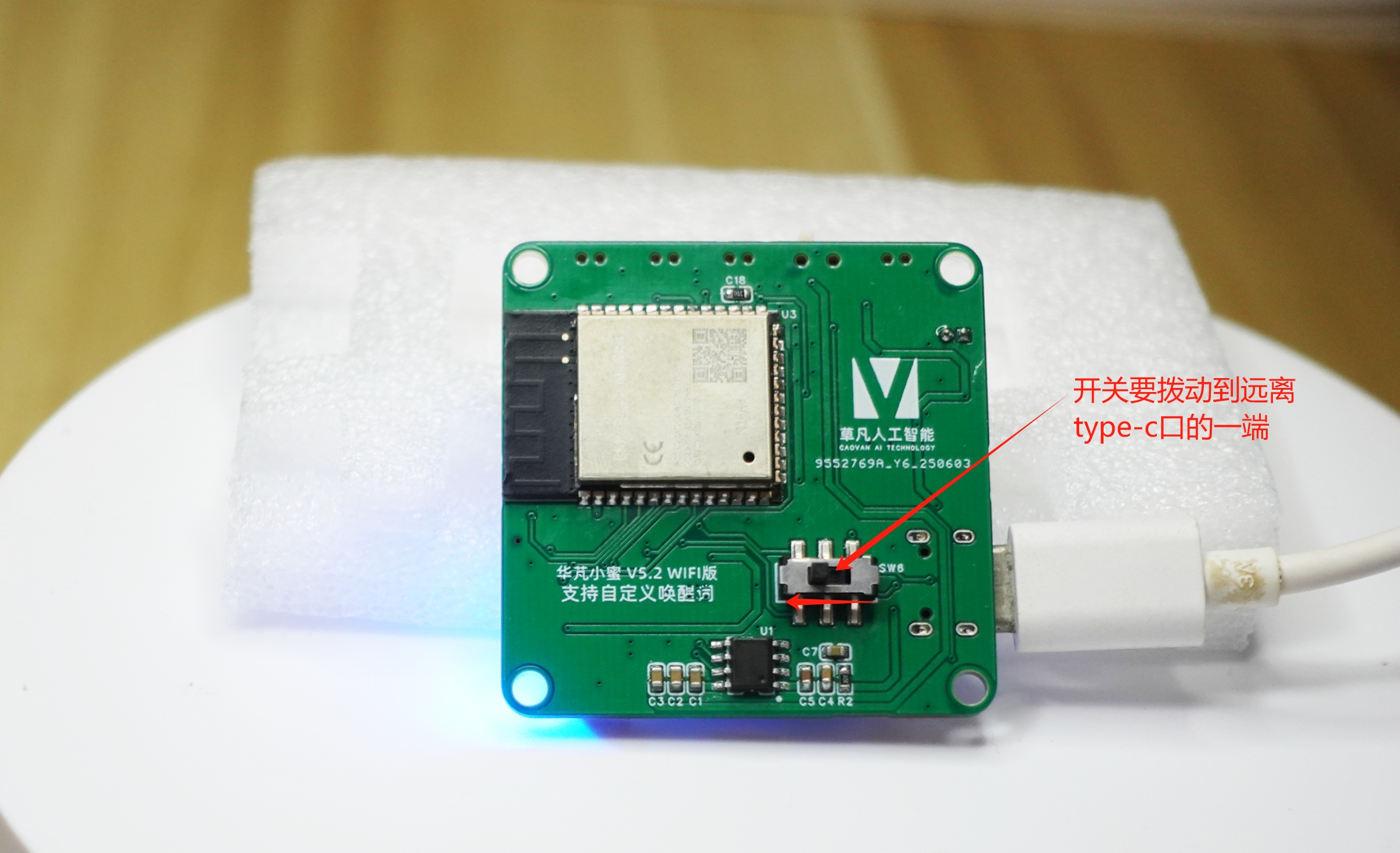

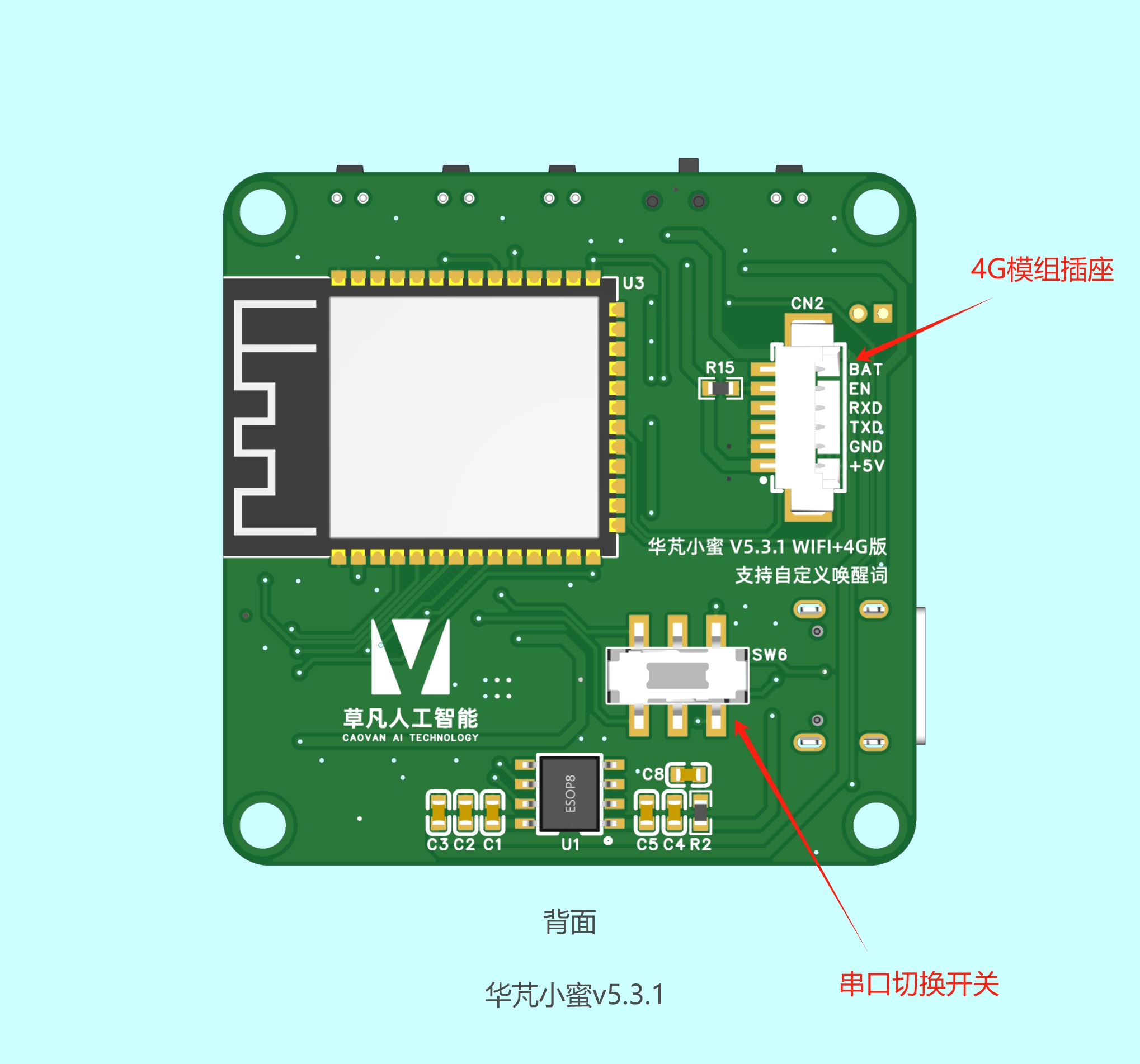

下面这个步骤非常重要!一定要将开发板背面的串口切换开关拨动到远离type-c接口的一端(与上面的ASRPRO烧录的开关位置刚好相反)!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

使用 Flash 下载工具烧录(方法一)

方式一:快捷下载

https://share.weiyun.com/YzU3CQ3h

方式二:官网下载

如果要下载最新版,可以从下面官方去下载

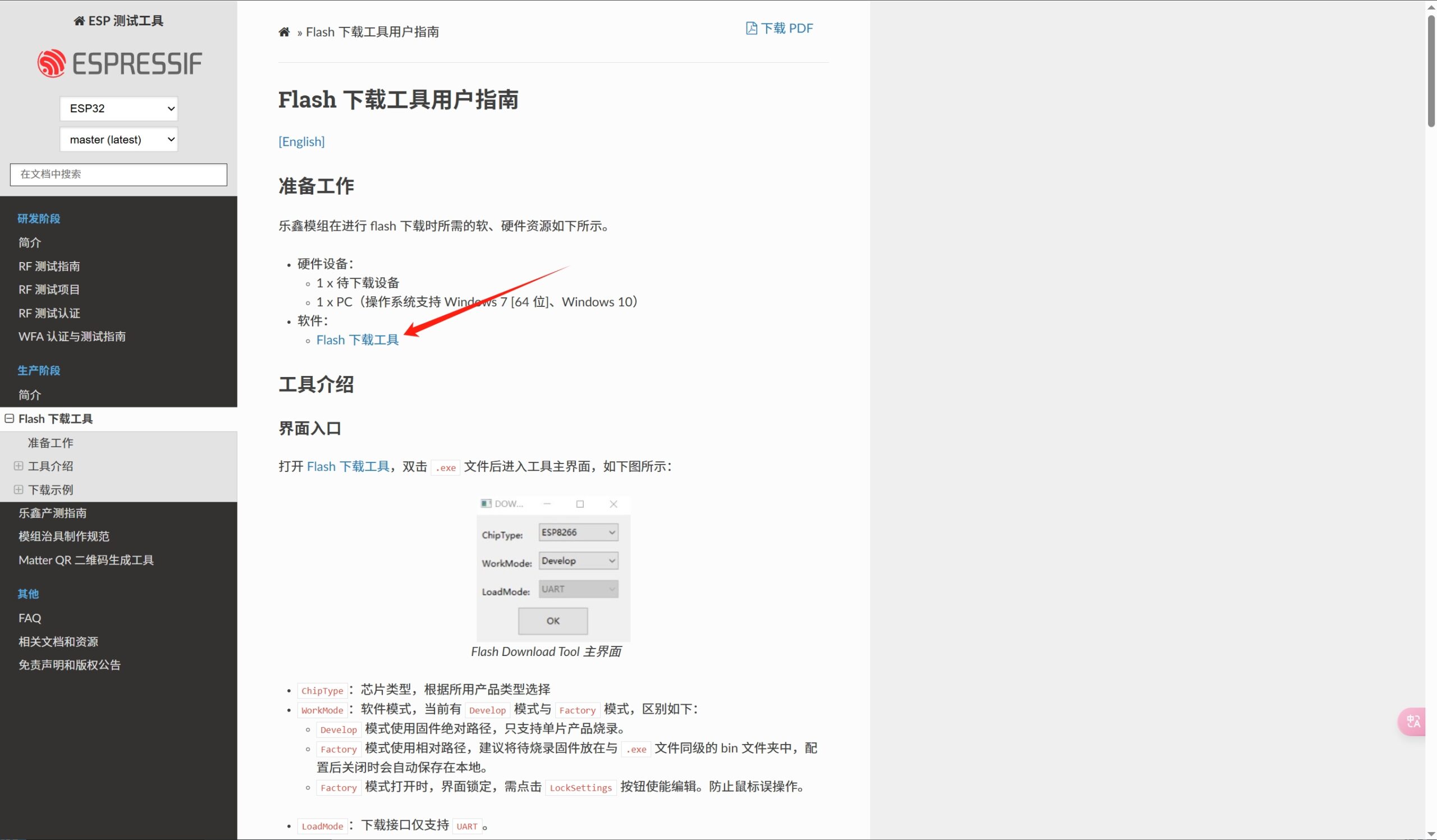

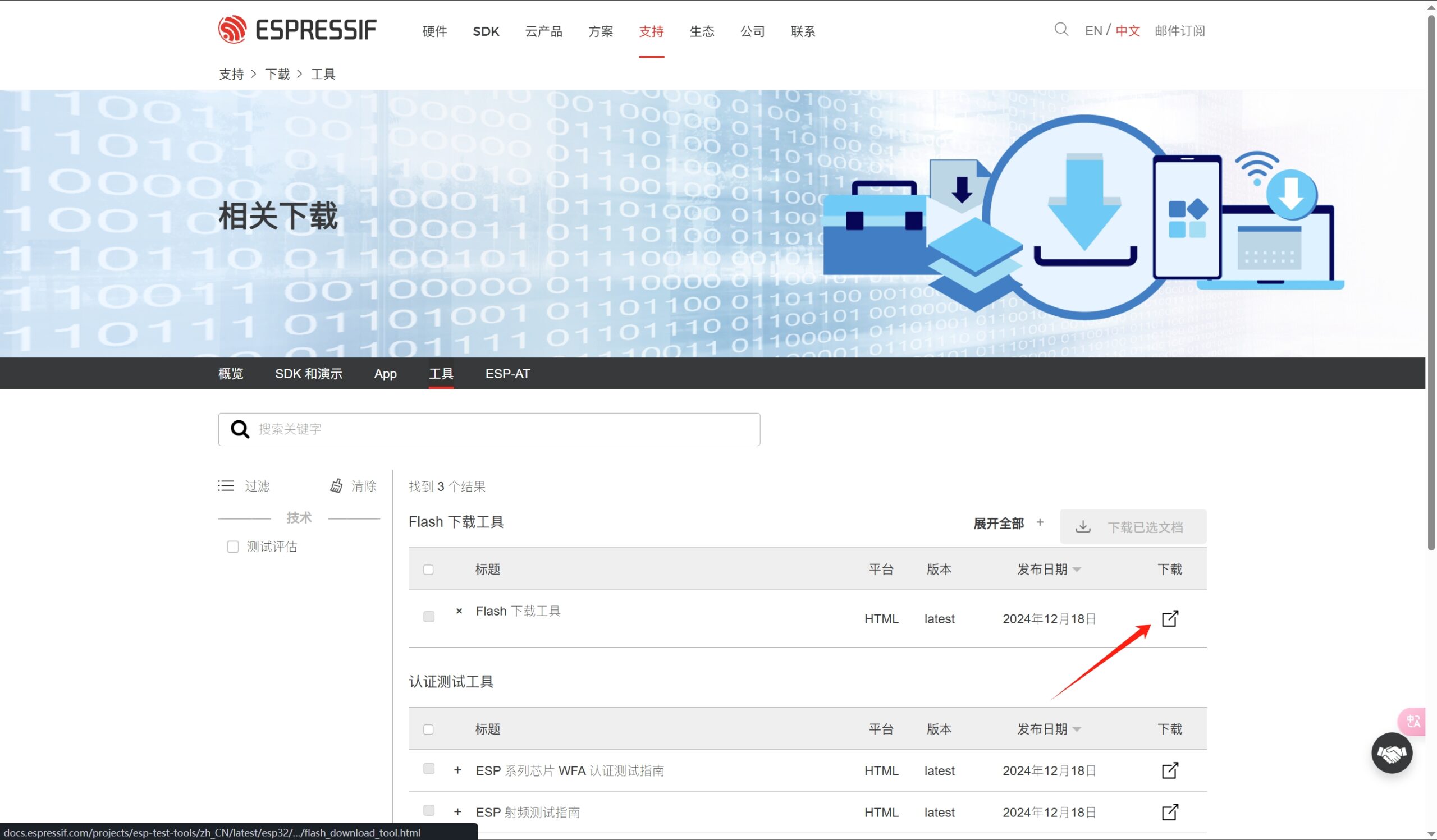

点击上面的网址,根据下面的指引下载Flash工具
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

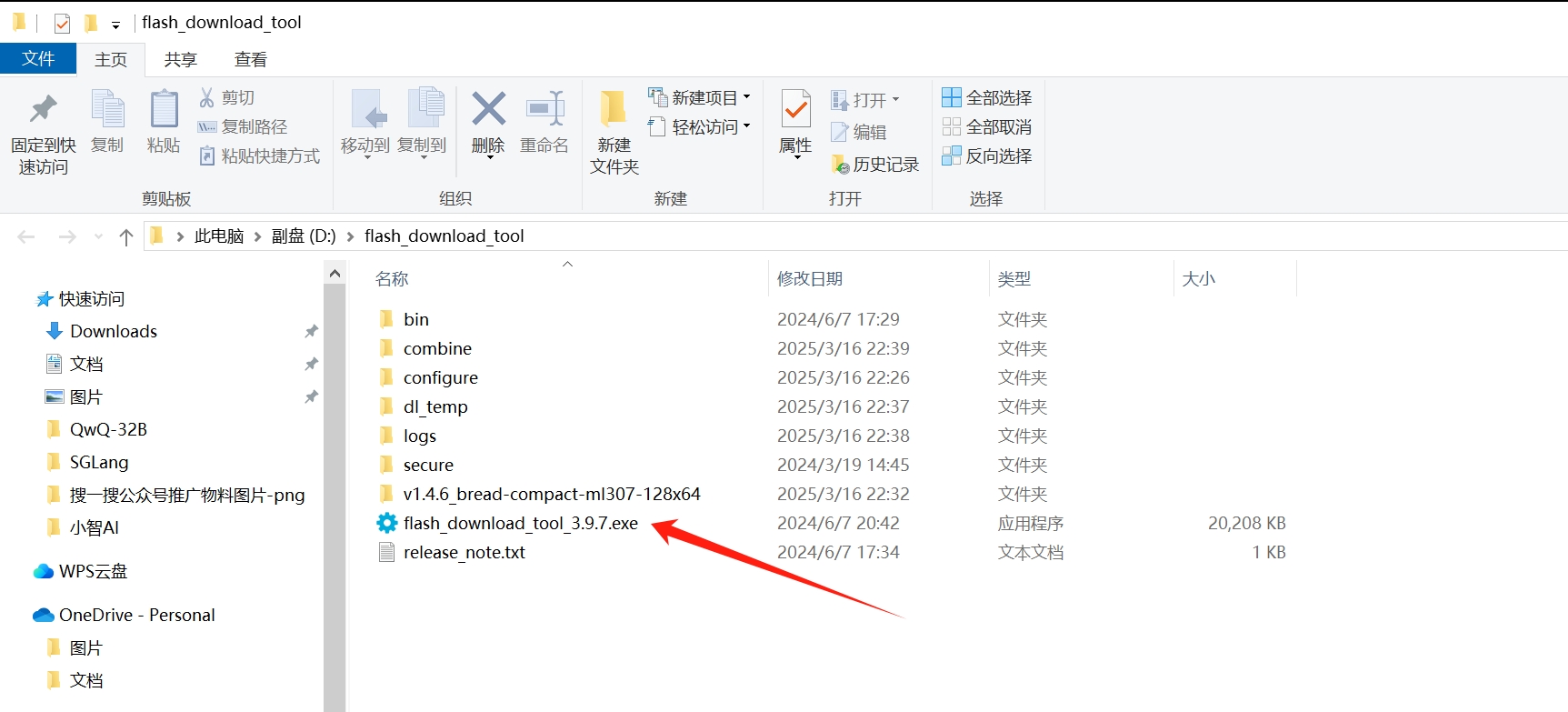

这个工具下载下来解压就可以直接用,无需安装!
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

烧录固件

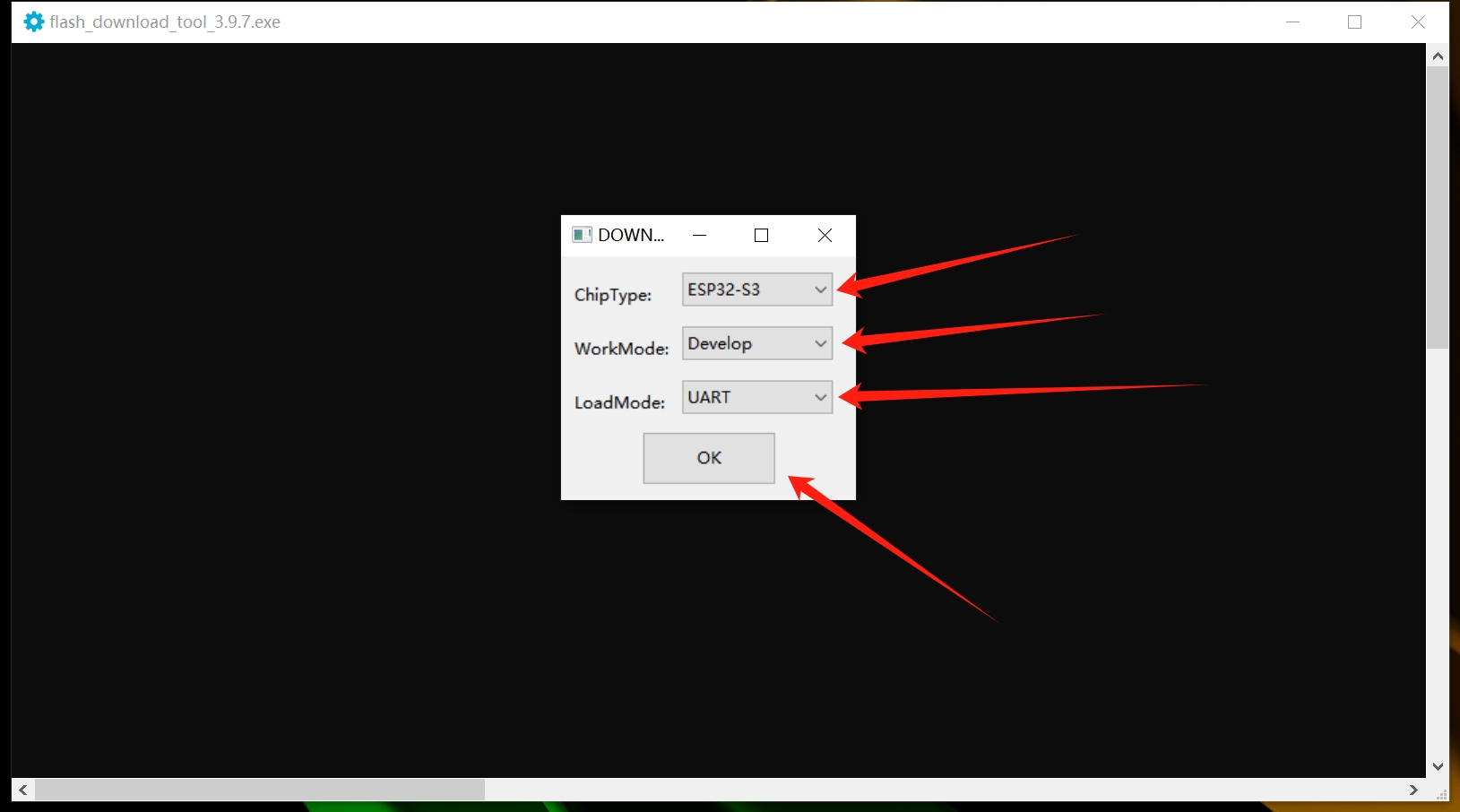

双击打开该exe可执行程序,会弹出一个弹窗和一个终端窗口,根据如下的案例设置各个选项,然后点击OK按钮
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

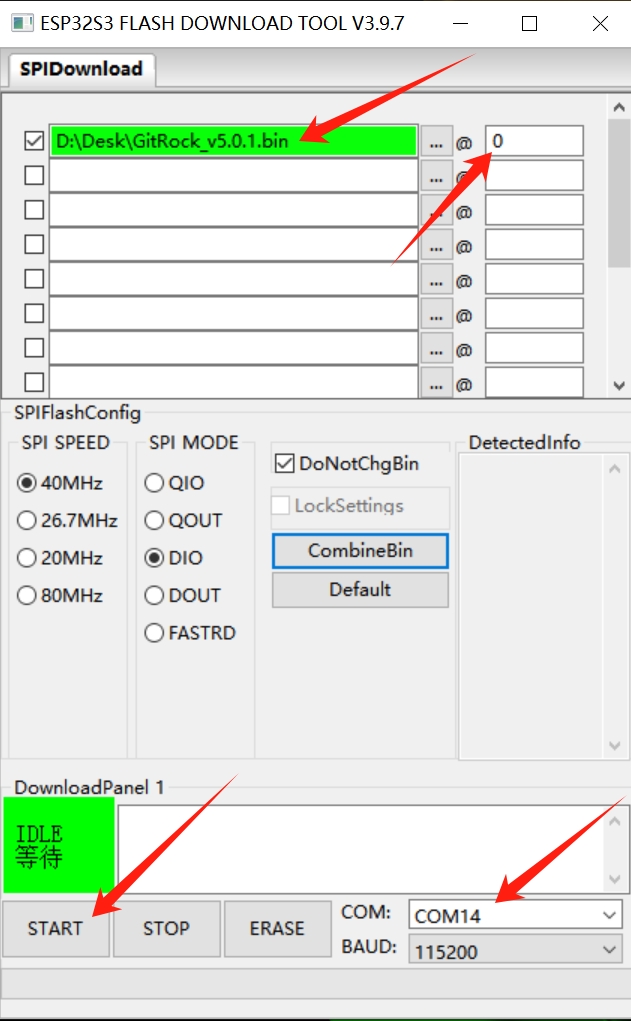

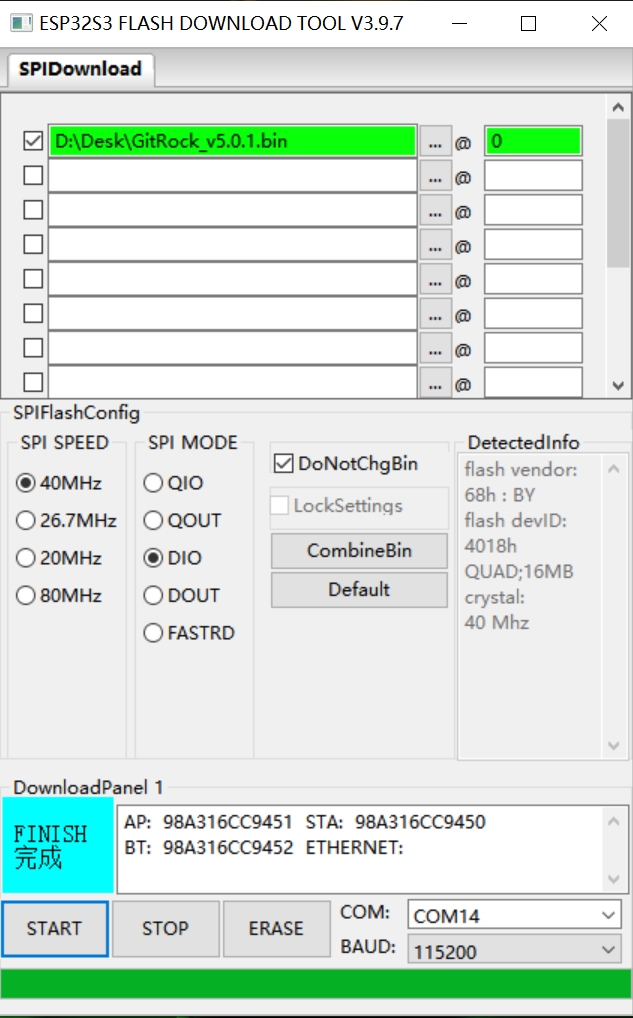

会弹出一个新的UI界面,文件前面打钩,文件选择我们上面下载的固件bin文件,COM端口选择你自己的实际端口,其他选项都参考下面的这个示意图:
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

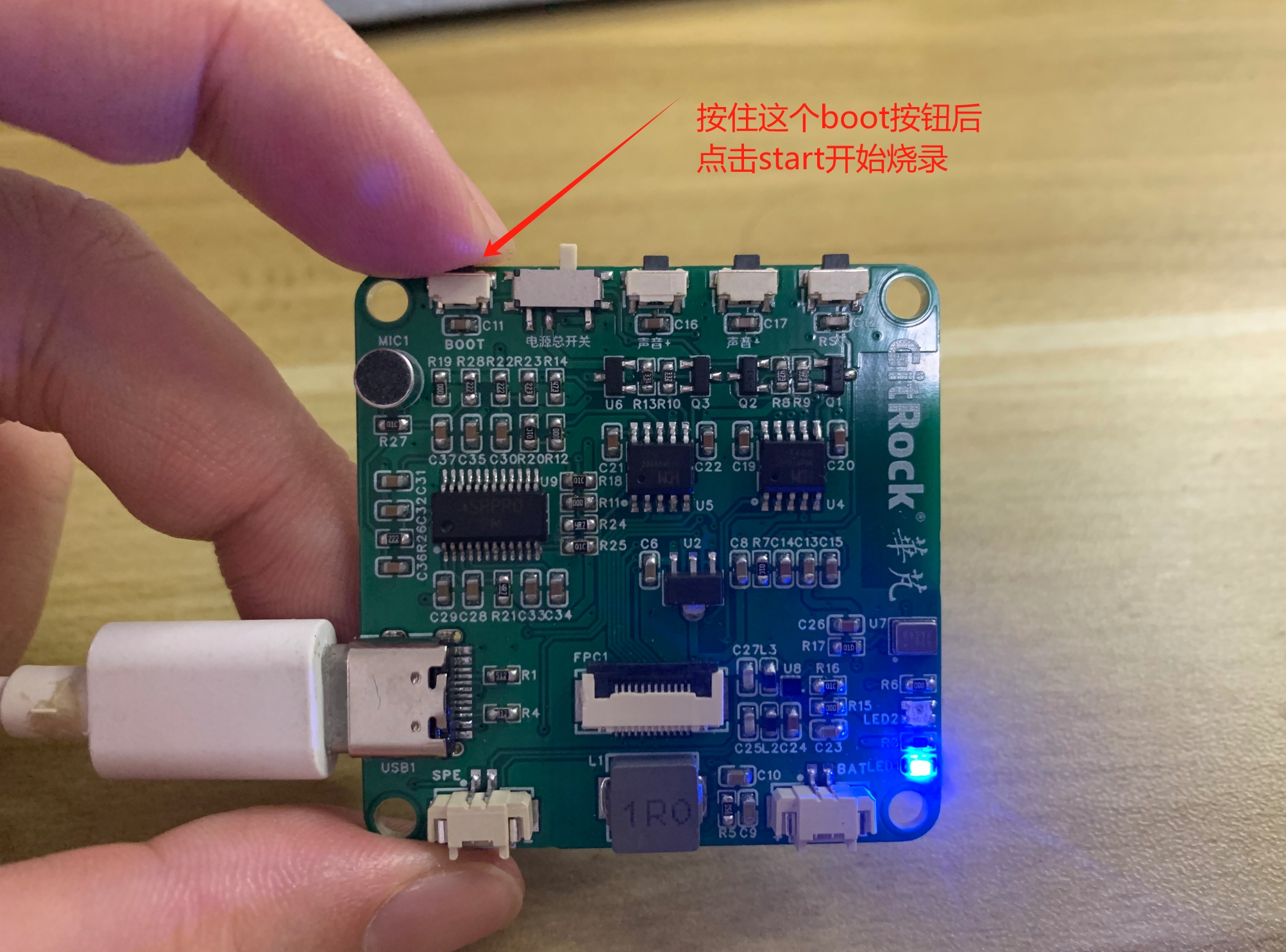

按住设备的boot按钮之后,点击软件界面中的“START”按钮,开始烧录!(开始烧录之后可以松开boot按钮)
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

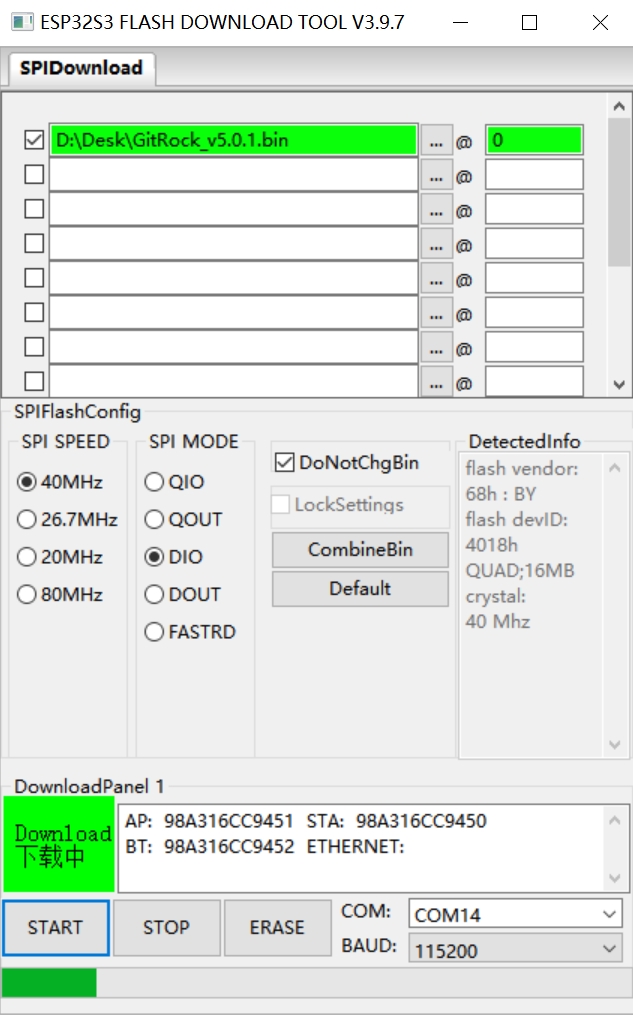

然后我们可以看到下载(烧录)已经开始了!
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程
下面是烧录完成之后的样子!
搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

通过ESP-IDF进行烧录(方法二)

git clone https://github.com/tse13/xiaozhi-esp32

方法略

WIFI配网

我们我们选择的开发板是WIFI版,烧录完成之后会设备会立马语音你是你进入到配网模式!如果是双网(WIFI+4G)开发板,烧录完成之后直接进入到4G模式,不会要求你配网,但是会要求你注册硬件,如果切换到WIFI模式的话,同样需要我们完成配网(没到一个新的WIFI环境都会要求重新配网)这一步我们后面再详说;

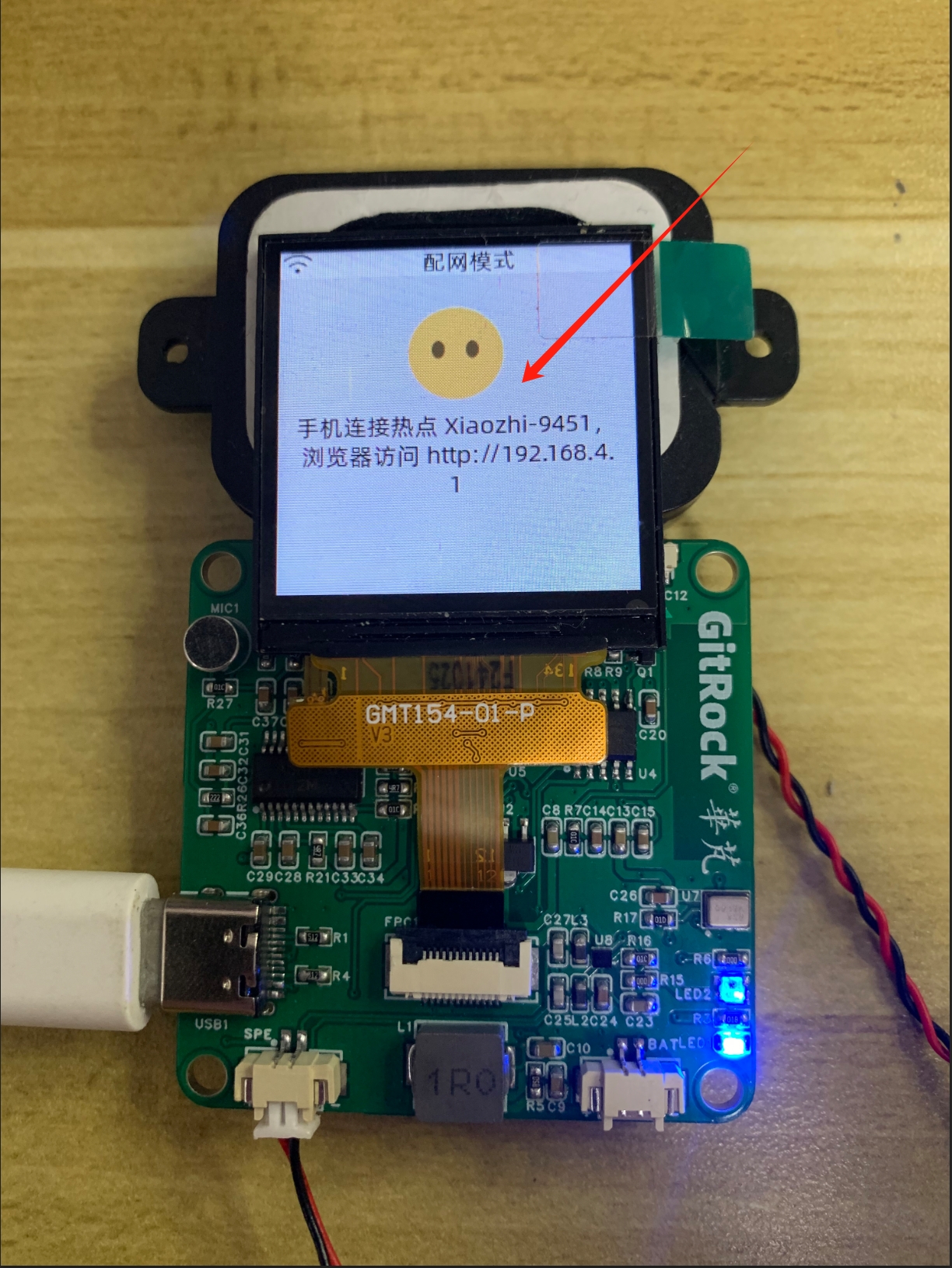

设备提示进入到配网模式

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

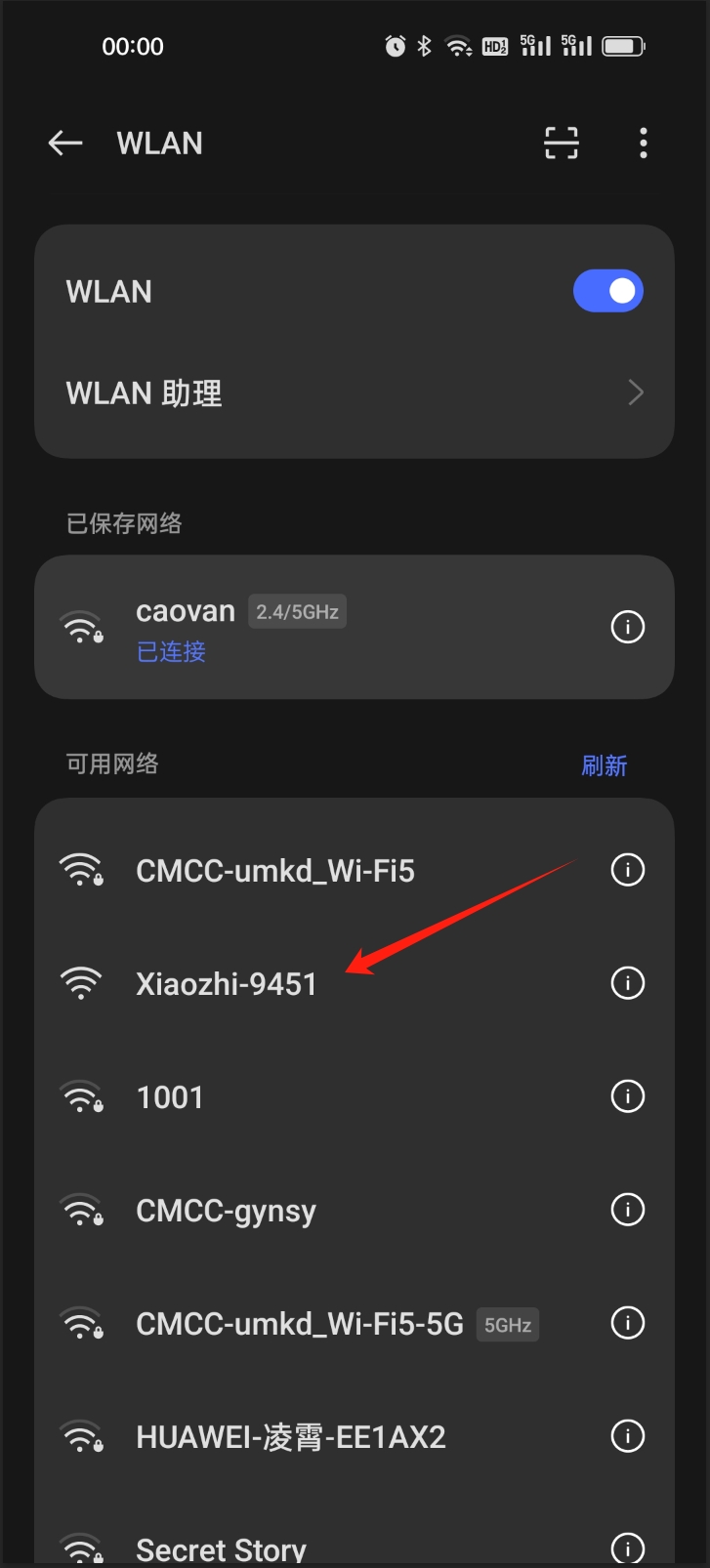

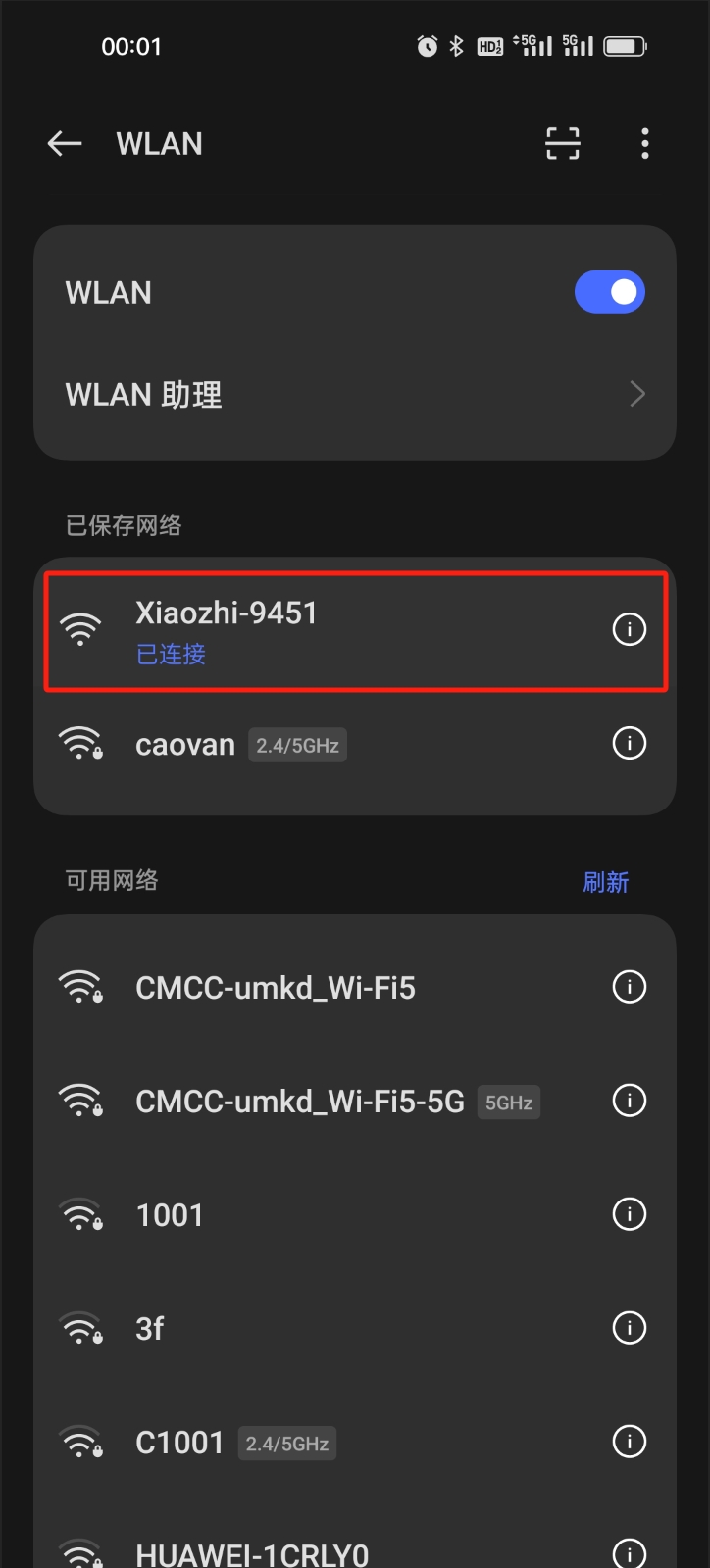

手机查看WLAN列表是会看到一个名为“Xiaozhi-XXXX”的WIFI 信号,这个就是我们的ESP32-S3发出的WIFI 信号,我们点击这个WIFI 信号,会自动进入到后面的配网步骤!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

连接上该WIFI信号之后,会自动跳转到配网页面!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

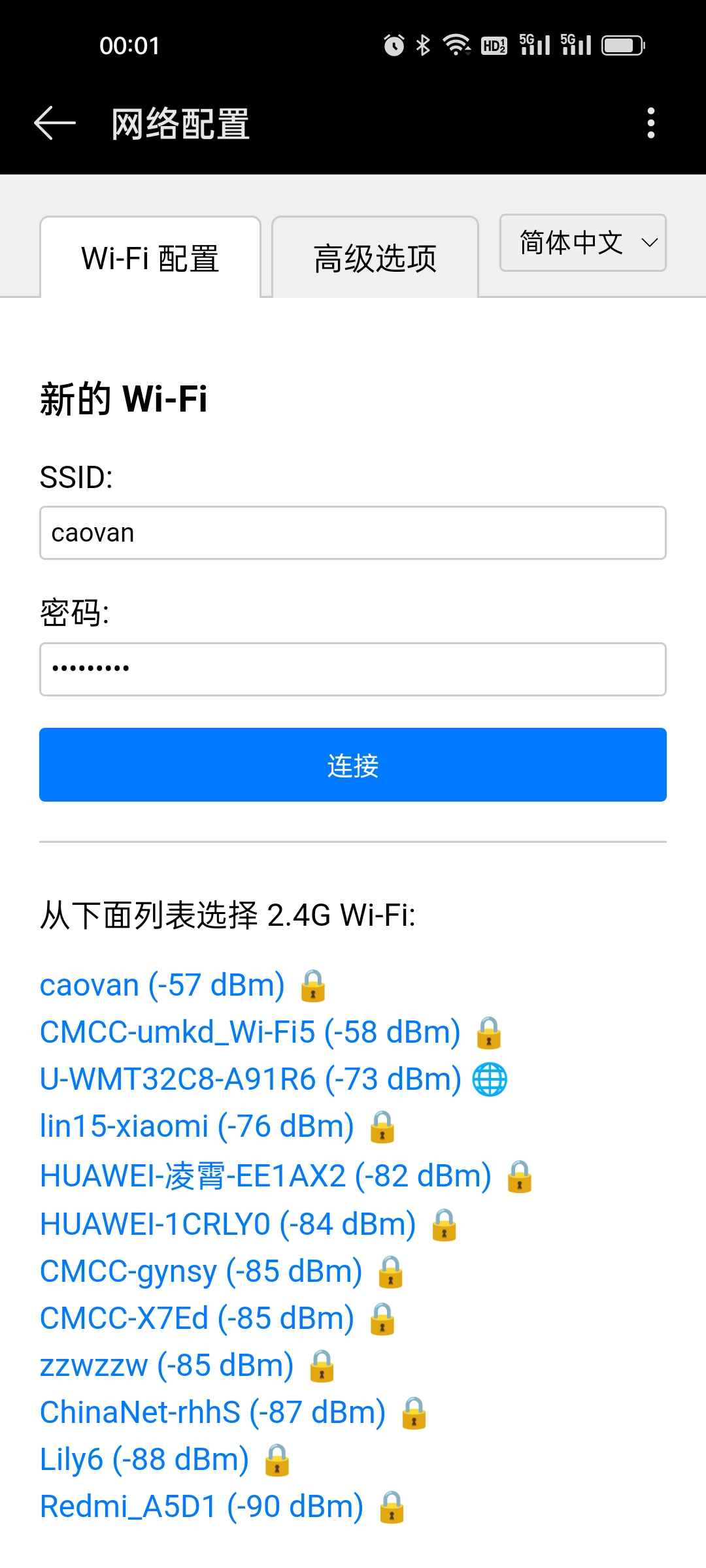

从WIFI信号列表中找到你家的WIFI信号,点击后会自动将WIFI名称填充到SSID中,密码可以手动输入,然后点击“连接”!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

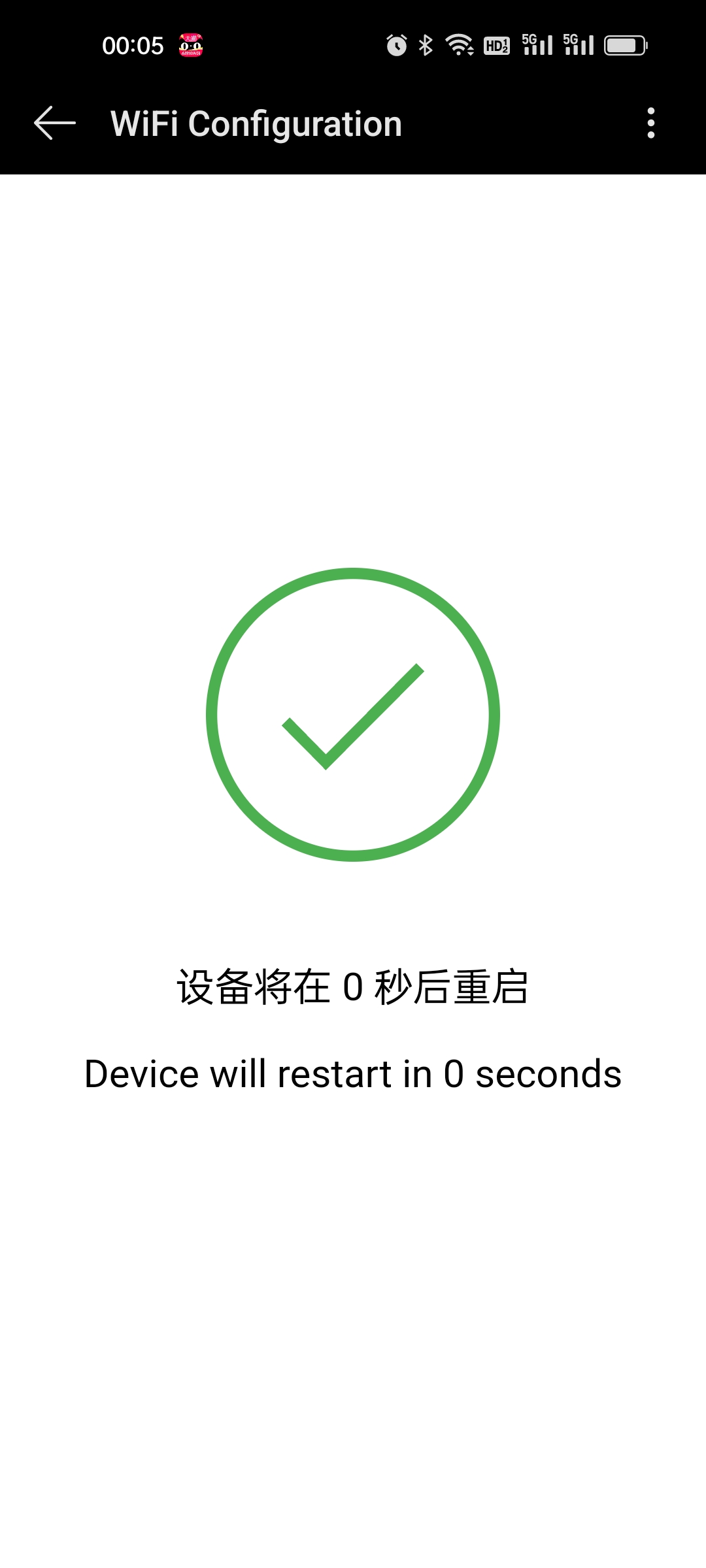

连接成功之后意味着配网完成,会出现如下的页面,我们直接关闭该页面即可!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

激活设备

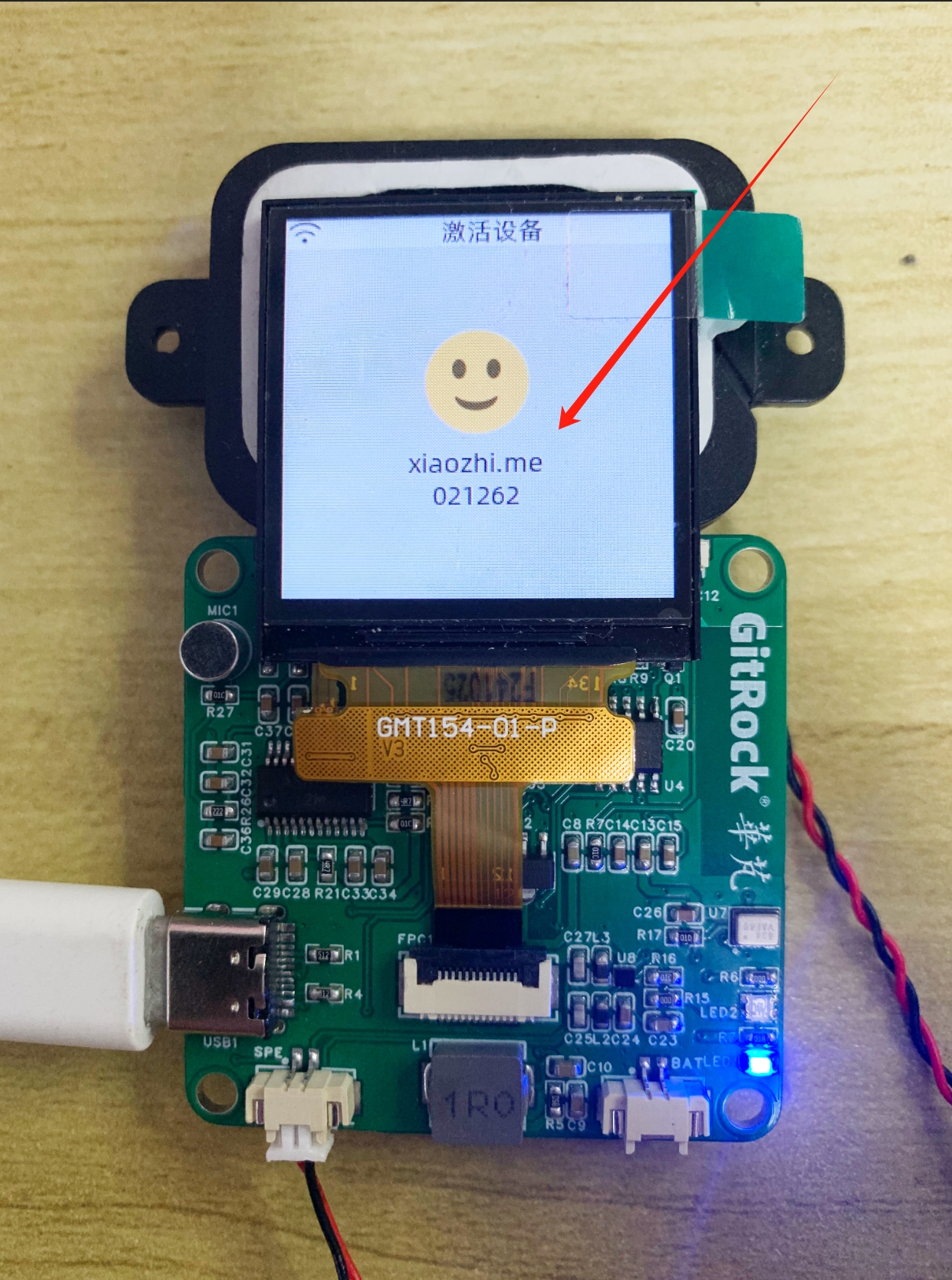

然后设备会重启,这时候会语音提示你添加设备,屏幕会显示一个网址和一个6位数的验证码,记住,后面要用到!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

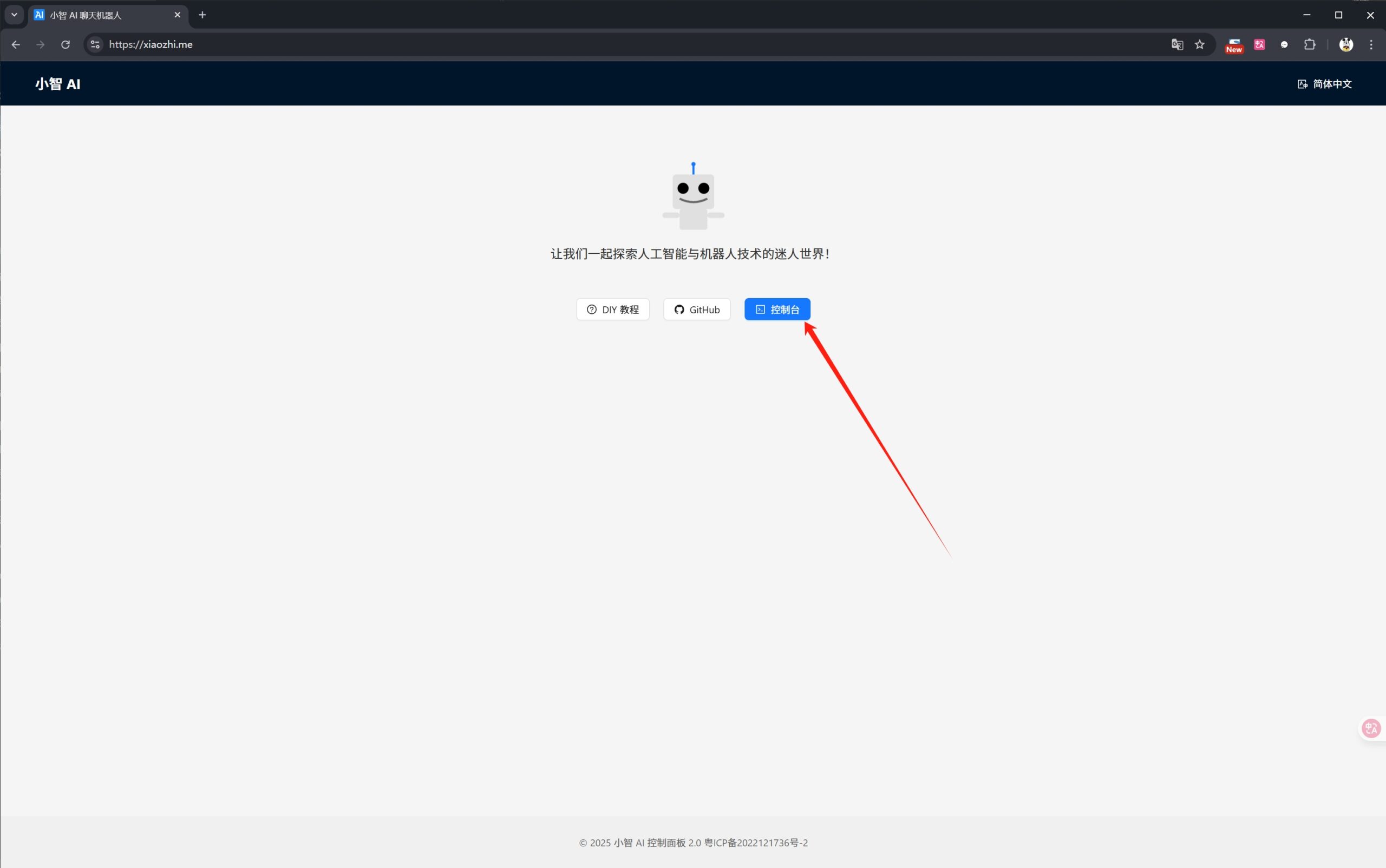

我们可以根据屏幕的提示打开小智官方网站

https://xiaozhi.me/

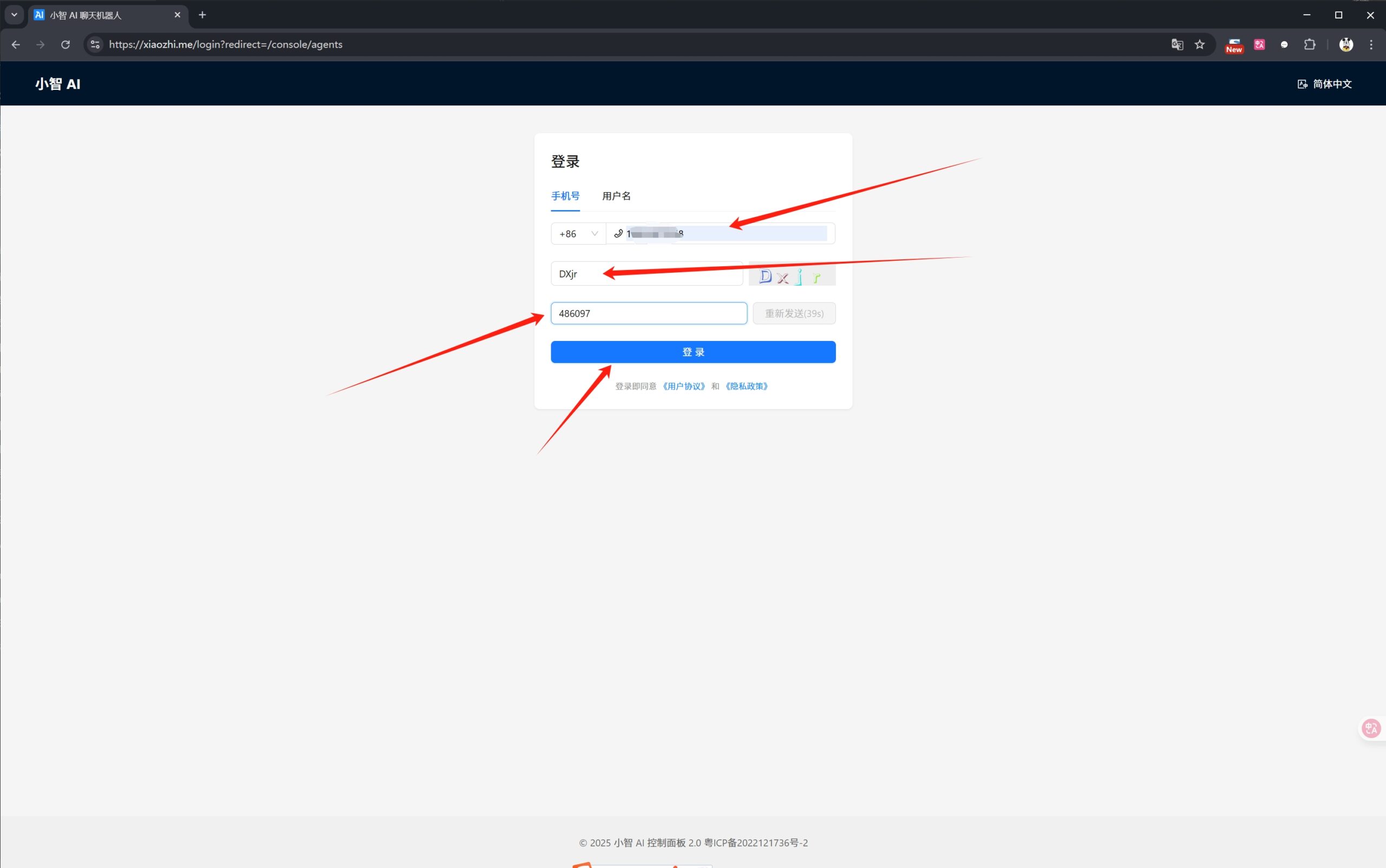

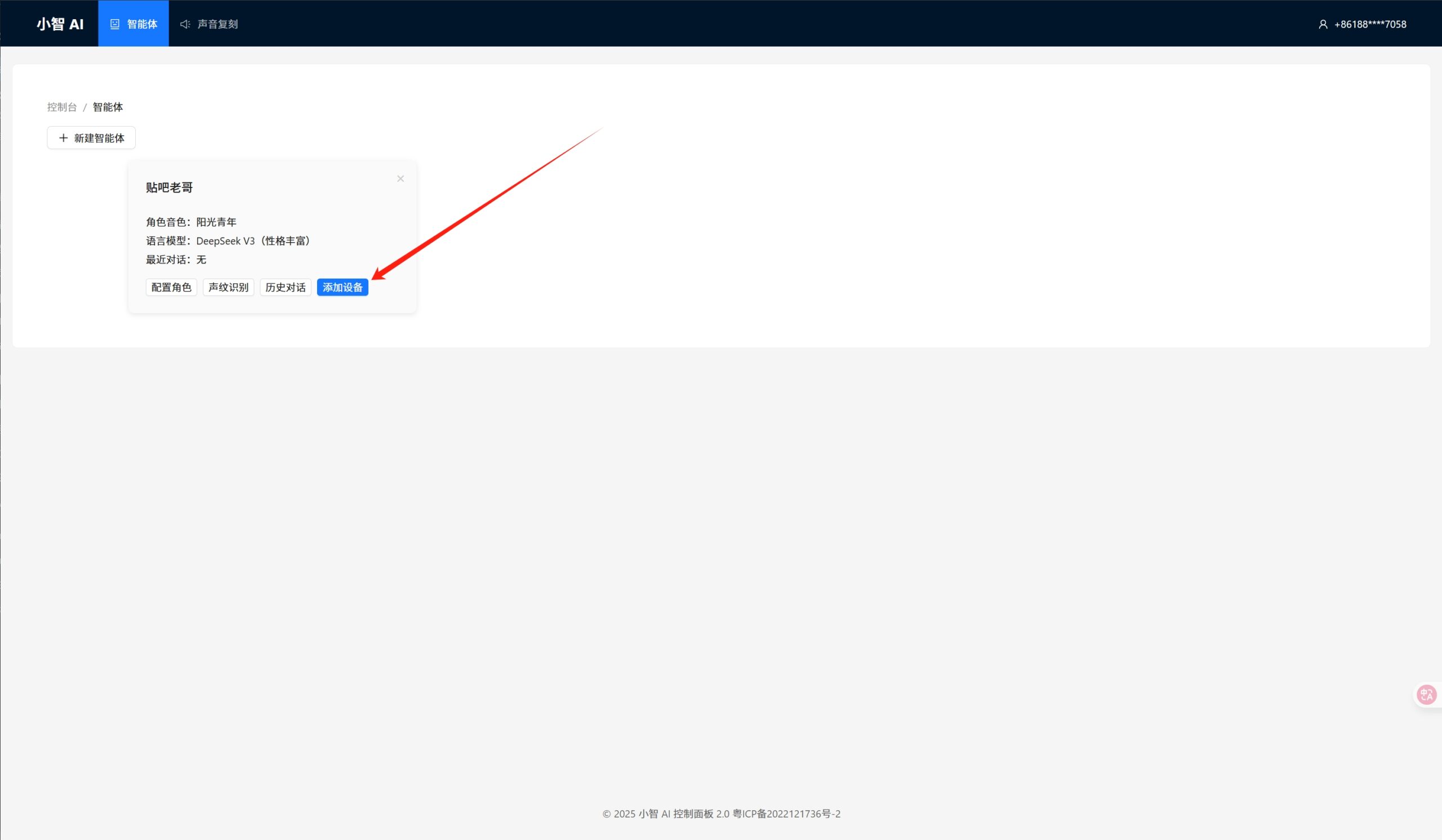

然后根据下面截图中的步骤进行注册登录和添加设备!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

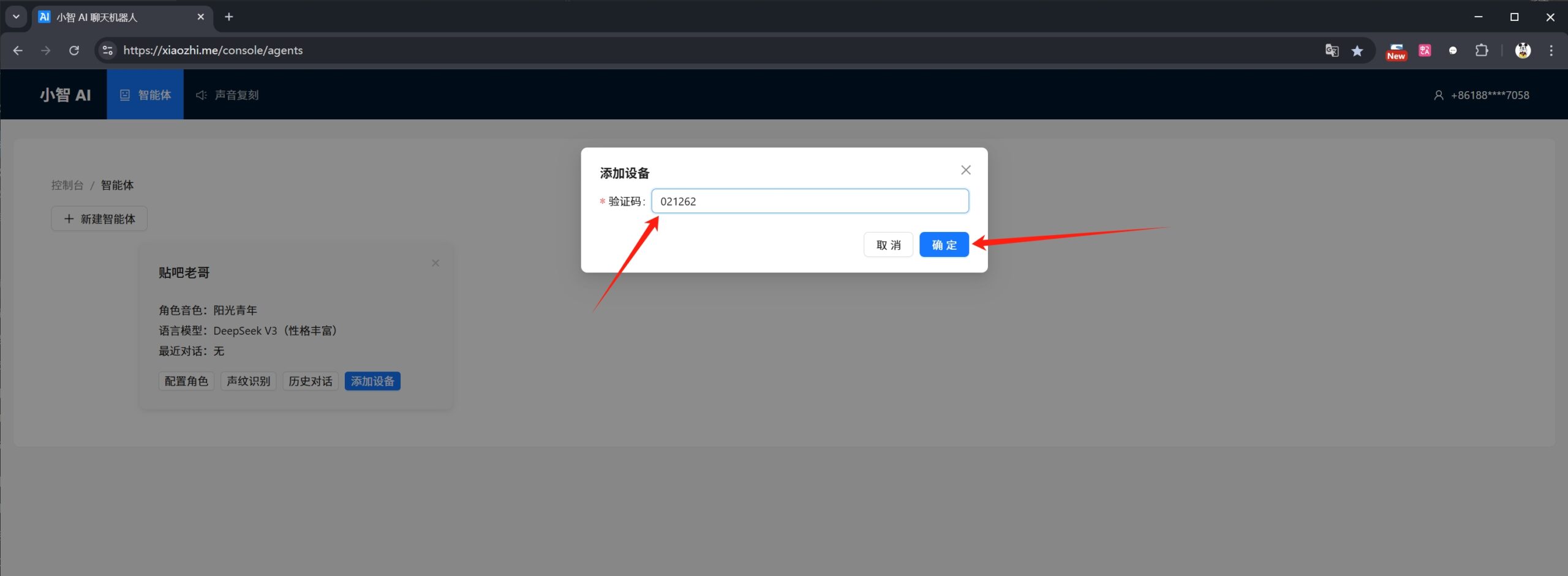

这里的验证码就是设备屏幕中显示的6位数字!

搭载ASRPRO芯片可自由定义唤醒词 | 华芃小蜜开发板(v5.0.1、v5.3.1)使用教程

至此,ESP32S3的固件烧录已经完成了!

我们可以用我们在ASRPRO中自定义的各种唤醒词去唤醒设备了!
